Sicher Messen in HV-Umgebungen

Die Messmodul-Serie imc CANSAS-HISO8 erlaubt die sichere und präzise Messung von Temperaturen und Kleinspannungen auf Hochspannungs-Gleichtaktniveaus von bis zu 800 V, wie sie an Batterien, HV-Komponenten und Versorgungskreisen von Hybrid- und Elektrofahrzeugen vorkommen.

Die Module entsprechen der Gerätesicherheitsnorm EN 61010 und verfügen über eine Isolation von: 800 V CAT I, 300 V CAT II.

Typische Anwendungen:

  • Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss
  • Sowohl für Prüfstände wie auch im mobilen Fahrversuch einsetzbar
  • Sowohl in dezentral verteiltem als auch zentralem Messverbund

Angebotsanfrage

Hochvolt-Temperaturmessung mit Thermoelementen

imc CANSASflex-HISO8-T

imc CANSASflex-HISO8-T CAN-Messmodule zur Messung von Thermoelementen
imc CANSASflex-HISO8-T-2L
imc CANSASflex-HISO8-T CAN-Messmodule zur Messung von Thermoelementen
imc CANSASflex-HISO8-T-8L

Hochisolierende CAN-Messmodule zur Messung von Thermoelementen auf bis zu 800 V Niveau

Das HV-Messmodul imc CANSASflex-HISO8-T erlaubt die sichere und präzise Messung von acht Thermoelementen (Typ K) die auf Hochspannungs-Gleichtaktniveaus von bis zu 800 V liegen. Es ist insbesondere für Anwendungen im Bereich E-Mobility prädestiniert.

Besonderheiten

  • Individuell isolierte Messung von Temperaturen
  • (Thermoelemente Typ K) auf hohem Gleichtakt-Niveau
  • Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm EN 61010)
  • Anschlussvarianten: Hochspannungsfeste Spezialstecker (LEMO)
    • 2x TE-Sammelstecker (LEMO.2P 8-polig) oder
    • 8x TE-Einzelstecker (LEMO.2P 2-polig)
  • Kanalindividuelle interne Vergleichsstellenkompensation

Typische Anwendungen

  • Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise.
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

Technisches Datenblatt imc CANSASflex-HISO8-T

Hochvolt-Temperaturmessung mit PT100/PT100 und Kleinspannungen

imc CANSASflex-HISO8-L

imc CANSASflex-HISO8-L CAN-Messmodule zur Messung von Thermoelementen
imc CANSASflex-HISO8-L
imc CANSASflex-HISO8-L

Hochisolierende CAN-Messmodule zur Messung von PT100/1000 und Kleinspannungen auf bis zu 800 V Niveau

Das HV-Messmodul imc CANSASflex-HISO8-L erlaubt die sichere und präzise Messung von acht Widerstandsthermometern (PT100/PT1000) und Kleinspannungen (±20 mV bis ±100 V) wie etwa von Strommess-Shunts im HV-Umfeld. Es ist insbesondere für Anwendungen im Bereich E-Mobility prädestiniert.

Besonderheiten

  • 8 galvanisch isolierte Eingänge
  • Messung von PT100/1000-Widerstandssensoren oder Kleinspannungen bis 100 V
  • Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm EN 61010)
  • Anschlussvarianten:
    • Vier Redel-Sammelstecker (LEMO.2P 8-polig) für je 2 Kanäle
    • Acht Redel-Einzelstecker (LEMO.1P 5-polig)

Typische Anwendungen

  • Temperatur- und Spannungsmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batteriezellen, Brennstoffzellen und Versorgungskreise.
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

Technisches Datenblatt imc CANSASflex-HISO8-L

imc CANSASflex-HISO-HV4

imc CANSASflex-HISO-HV4

4-kanaliger HV-Messverstärker zum Erfassen hoher Spannungen bis 800 V

Das CAN-basierte HV-Messmodul imc CANSASflex-HISO-HV4 bietet vier isolierte Eingänge zum Messen hoher Differenzspannungen bis 800 V. Damit können beispielsweise HV-Spannungen entlang des elektrischen Antriebsstrangs erfasst werden, etwa an Batterie, Ladewandlern, Aggregaten und Verteilern.

Besonderheiten:

  • Kanalweise galvanisch getrennte Eingänge
  • Hochvolt-Isolation: Kanal/Kanal, Kanal/Gehäuse, Kanal/CAN und Versorgung
  • Isolation: 800 V, 300 V CAT II (Gerätesicherheitsnorm DIN EN 61010)

Typische Anwendungen:

  • Spannungsmessung und Tests an Komponenten des Hochvolt-Bordnetzes von Elektro- und Hybridfahrzeugen
  • HV-Batterien, Bordspannungen, Zwischenkreise, Ladewandler, Aggregate
  • Evaluierung von Energieflüssen, Leistungsbilanzen und Wirkungsgraden
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASflex-HISO-HV4

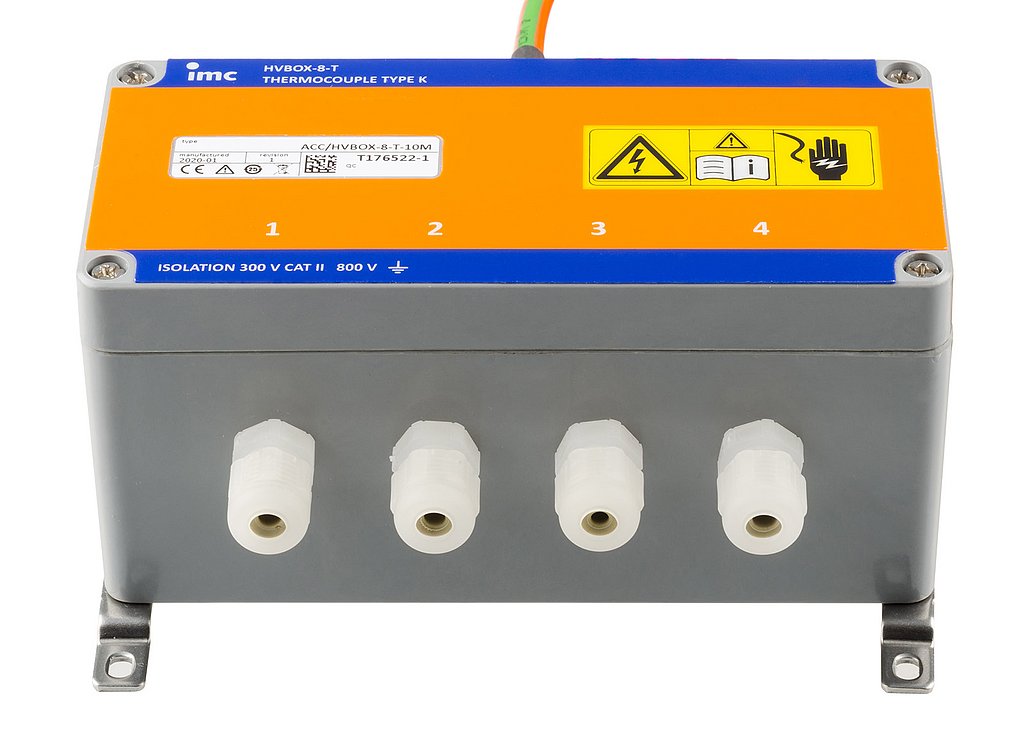

Anschlussboxen für Hochvoltmodule

Die HV-Anschlussbox (HVBOX) dient als flexible Sicherheits-Übergabeschnittstelle zwischen Messstelle und Messtechnik. So können Sensoren und Prüflingsinstrumentierungen, die bisher nicht HV-sicher ausgelegt waren, an die HVBOX angeschlossen werden und damit auf eine voll HV-spezifizierte Anschlusstechnik überführt werden.

Besonderheiten:

  • isolierte Schraubklemmen in einer Kunststoffbox
  • Sensorkabel-Einführungen via PG-Verschraubungen
  • mit 10 m Spezial HV-Kabel auf LEMO.2P (Redel) zum Anschluss an imc HISO-Messmodule
  • dient als flexible Sicherheits-Übergabeschnittstelle zu beliebigen Anschlussleitungen des Anwenders
  • klare Trennung zwischen voll spezifiziertem HV-sicherem Messmodul und HV-sicherem Anschlussstecker-System einerseits, sowie Kunden- und prüflingsspezifischen Kabeln und Sensoren andererseits

Technisches Datenblatt HVBOX

imc CANSASfit HISO-HV-4

hochisolierendes 4-kanaliges CAN-Messmodul für hohe Spannungen
hochisolierendes 4-kanaliges CAN-Messmodul für hohe Spannungen
imc CANSASfit HISO-HV-4

hochisolierendes 4-kanaliges CAN-Messmodul für hohe Spannungen

Das CAN-basierte Messmodul HISO-HV-4 ist für die Erfassung von hohen Spannungen bis zu 1500 V geeignet.

Besonderheiten

  • Messbereich von +/- 1500 V
  • Hochisoliert für Messkategorie 1000 V CAT II
  • Prüfspannung: 5,4 kV ACrms
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1000 Sps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung mit wählbar CAN-Ausgabeformat (16 Bit oder 32 Bit FLOAT)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Messungen an Batteriemodulen und "Full-Stack" HV Fahrzeugbatterien, HV-Zwischenkreisen ("DC Link") etc.
  • Umgebungen, in denen auch im Fehlerfall volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-HV-4

imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-UT-6-3L

Hochisolierendes 6-kanaliges CAN-Messmodul für Spannung, Temperatur (RTD) und Widerstand (NTC)

Das Modell HISO-UT-6 erlaubt an 6 Kanälen die Messung von Kleinspannungen sowie Temperatursensoren, die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Spannung (25 mV bis 100 V)
  • Temperatur (PT100, PT1000)
  • Widerstand (z.B. NTC)
  • MEMS-Beschleunigungssensoren (5 V Versorgung)

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "3L": 3 x LEMO.2P als Sammelstecker (2 Kanäle je 8-poligem Stecker)
  • Kanalweise Sensorversorgung 5 V (8 mA) zum Betrieb von aktiven Sensoren wie insbesondere MEMS Beschleunigungsaufnehmern
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1 kSps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessungen (insb. PT100/PT1000) an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Messung von Kleinspannungen wie Batterie-Einzelzellen und Batteriemodulen
  • Strommess-Shunts auf HV-Niveau
  • Erfassung von mechanischen Belastungen und Vibrationen etwa an Hochvolt-Batterien
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-T-8-2L

imc CANSASfit-HISO-T-8-2L

Hochisolierendes 8-kanaliges CAN-Messmodul für Thermoelemente

Das Modell HISO-T-8 erlaubt an 8 Kanälen eine Temperaturmessung mit Thermoelementen (Typ K), die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Temperatur mit Thermoelementen Typ K

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "2L": 2 x LEMO.2P als Sammelstecker (4 Kanäle je 8-poligem Stecker)
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • Kanalindividuelle interne Vergleichsstellenkompensation
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

Technisches Datenblatt imc CANSASfit-HISO-T-8-2L
