    Flexibel im Aufbau, maximal im Nutzen

imc CRONOSflex: Messmodule

imc CRONOSflex bietet Ihnen eine noch nie da gewesene Gestaltungsfreiheit für Ihre Test- und Messausstattung: sowohl im Systemaufbau als auch in der Anwendung. Da Kanäle einfach über den intelligenten „Klickmechanismus“ hinzugefügt werden, lässt sich Ihr System immer auf den gewünschten Aufbau optimieren. Jedes imc CRONOSflex Modul verfügt über ein eigenständiges Gehäuse, ist mit einer integrierten Signalkonditionierung und 24-Bit A/D-Wandlern ausgestattet und wird über den synchronen Highspeed Industriebus EtherCAT betrieben. Werden die Module nicht zentral verbunden, sondern als räumlich verteilte Einzelmodule oder Blöcke betrieben, so sichert dieser verbindende Systembus eine robuste, flexible und kostengünstige Systemarchitektur: Zur Vernetzung der Module können Standard Ethernet-Kabel eingesetzt werden, die Verbindung ist dabei inhärent galvanisch isoliert und entsprechend robust.

Universell

 UNI2-8UNI-4
Signaleingänge84
TEDSJaJa
Abtastrate pro Kanal
Max Abtastrate100 kHz100 kHz
Max Bandbreite48 kHz48 kHz
Spannung
Isoliert Ja
Spannung bis 10 VJaJa
Spannung bis 50 V / 60 VJaJa
Isolation bis 800 V
Spannung bis 1000 V
Strom
Strommessung 20 mA
über internen Shunt
JaJa
Strommessung 20 mA
über Stromstecker
JaJa
Temperatur
ThermoelementeJaJa
PT100JaJa
Brücke (DMS)
VollbrückeJaJa
HalbbrückeJaJa
ViertelbrückeJaJa
DC-MessmodusJaJa
Trägerfrequenz
Schall- und Schwingung
direkter Anschluss von IEPE-Sensoren (ICP-, DeltaTron-, PiezoTron)
über ICP-Steckeroptionaloptional
Ladung
Integrierte Ladungsmessung
Sonstiges
SensorversorgungJaJa
Sensorversorgung kanalindividuell Ja
Modulbreite in mm6243

Spannung | Strom | Temperatur

 LV3-8ISO2-8ISOF-8HISO-8-LHISO-8-T-8L/2LHV2-4UHV2-2U2I
Signaleingänge888 8842+2
TEDSJaJa Ja   Ja3
Abtastrate pro Kanal
Max Abtastrate100 kHz100 kHz100 kHz100 kHz 100 kHz100 kHz100 kHz
Max Bandbreite48 kHz11 kHz48 kHz11 kHz1 kHz 48 kHz48 kHz
Spannung
Isolation bis 60 V JaJaJa JaJaJa
Isolation bis 800 V   JaJaJaJa
Spannung bis 10 VJaJaJaJa JaJa
Spannung bis 50 V / 60 VJaJaJaJa JaJa
Spannung bis 1000 V   JaJa
Strom
20 mA über internen Shunt   Ja
20 mA über StromsteckerJaJaJa
Temperatur
Thermoelemente JaJa Ja
PT100 JaJaJa
Brücke (DMS)
Vollbrücke
Halbbrücke
Viertelbrücke
DC-Messmodus
Trägerfrequenz
Schall- und Schwingung
direkter Anschluss von IEPE-Sensoren (ICP-, DeltaTron-, PiezoTron)
über ICP-Steckeroptionaloptional optional
Ladung
Integrierte Ladungsmessung
Sonstiges
Sensorversorgungoptionaloptionaloptional
Sensorversorgung kanalindividuell
Modulbreite in mm43434382828282

DMS

 DCB2-8
DCBC2-8B-8
BC-8BR2-4
Signaleingänge8  88 8  4
TEDS Ja  Ja  Ja
Abtastrate pro Kanal
Max Abtastrate100 kHz100 kHz100 kHz100 kHz100 kHz
Max Bandbreite5 kHz5 kHz48 kHz48 kHz14 kHz
Spannung
Isoliert
Spannung bis 10 VJaJaJaJaJa
Spannung bis 50 V / 60 V     Ja
Isolation bis 800 V
Spannung bis 1000 V
Strom
Strommessung 20 mA
über internen Shunt
JaJaJaJa
Strommessung 20 mA
über Stromstecker
JaJaJa JaJa
Temperatur
Thermoelemente
PT100
Brücke (DMS)
VollbrückeJaJaJaJaJa
HalbbrückeJaJaJaJaJa
ViertelbrückeJaJaJaJaJa
DC-MessmodusJaJaJaJaJa
Trägerfrequenz    Ja
Schall- und Schwingung
direkter Anschluss von IEPE-Sensoren (ICP-, DeltaTron-, PiezoTron)
über ICP-Steckeroptional optional optional
Ladung
Integrierte Ladungsmessung
Sonstiges
SensorversorgungJaJaJaJaJa
Sensorversorgung kanalindividuell
Modulbreite in mm6243624343

Schall | Schwingung

 ICPU2-8AUDIO2-4AUDIO2-4-MICQI-4
Signaleingänge8444
TEDSJaJaJaJa
Abtastrate pro Kanal
Max Abtastrate100 kHz100 kHz100 kHz100 kHz
Max Bandbreite48 kHz48 kHz48 kHz48 kHz
Spannung
Isoliert JaJaJa
Spannung bis 10 VJaJaJaJa
Spannung bis 50 V / 60 VJaJaJaJa
Isolation bis 800 V
Spannung bis 1000 V
Strom
Strommessung 20 mA
über internen Shunt

Strommessung 20 mA
über Stromstecker

Temperatur
Thermoelemente
PT100
Brücke (DMS)
Vollbrücke
Halbbrücke
Viertelbrücke
DC-Messmodus
Trägerfrequenz
Schall- und Schwingung
direkter Anschluss von IEPE-Sensoren (ICP-, DeltaTron-, PiezoTron)JaJaJaJa
über ICP-Stecker
Ladung
Integrierte Ladungsmessung   Ja
Sonstiges
Sensorversorgung  Ja
Sensorversorgung kanalindividuell
Modulbreite in mm62626262

DI | DO | AO

 DI16-DO8-ENC4DI8-DO8-ENC4-DAC4HRENC-4FRQ2-4DI2-16DI2-32DI-16-HV (110V)DO-16-HCDO-32-HCDI2-16-DO-16-HCDO-16-HC-DAC-8DAC-8
Modultyp
Integriert in BasiseinheitJaJa
flex-Modul  JaJaJaJaJaJaJaJaJaJa
Digitale Ein- und Ausgänge
Eingangsbits168  163216  16
Hohe Spannung      Ja
Ausgangsbits88     16321616
Hoher Strom       JaJaJaJa
Analoge Ausgänge
Analogausgänge 4        88
Inkrementalgeber
Eingänge4444
Quadraturmodus224
Zählerfrequenz32 MHz32 MHz256 MHz256 MHz
Analoger sin/cos Modus  Ja
Größe
Breite+40 mm+ 40 mm1112112221
Key: Default Optional

8-kanaliger, leistungsfähiger Universalmessverstärker

Der UNI2-8 ist ein universeller Messverstärker. Er ermöglicht mit 8 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (20 mA)
  • Temperatur (Thermoelemente und PT100)
  • Brücken und Dehnungsmessstreifen (Viertel-, Halb- und Vollbrücke)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)


Zur Versorgung von externen Sensoren bzw. die Brückenmessung ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannung (2,5 V bis 24 V) integriert.

Stärken:

  • Ein Verstärker für alle relevanten Messgrößen und Sensoren
  • Sehr hohe Signalbandbreite bis 48 kHz
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±5 mV bis ±50 V)
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit unterschiedlichen Versorgungsspannungen von 2,5 V bis 24 V
  • grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ohm.
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451)

Typische Anwendungen: maximale Flexibilität für wechselnde Messaufgaben und Sensoren

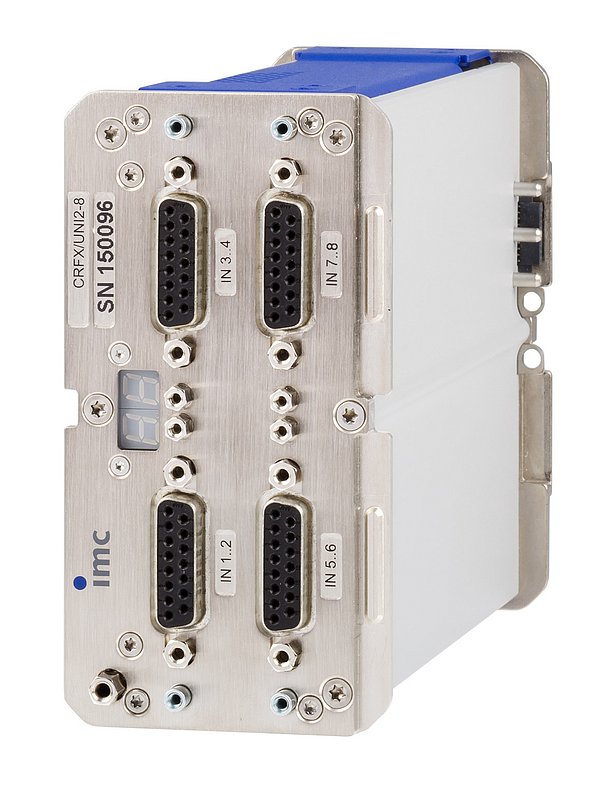

UNI2-8

8-kanaliger, leistungsfähiger Universalmessverstärker

Der UNI2-8 ist ein universeller Messverstärker. Er ermöglicht mit 8 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (20 mA),
  • Temperatur (Thermoelemente und PT100),
  • Brücken und Dehnungsmessstreifen (Viertel-, Halb- und Vollbrücke),
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Zur Versorgung von externen Sensoren bzw. DMS-Brücken ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannung von 2,5 bis 24 V integriert.

Stärken:
  • Ein Verstärker für alle relevanten Messgrößen und Sensoren
  • Sehr hohe Signalbandbreite bis 48 kHz
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±5 mV bis ±50 V)
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit unterschiedlichen Versorgungsspannungen von 2,5 V bis 24 V
  • Grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ohm.
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451)
Typische Anwendungen:

Maximale Flexibilität für wechselnde Messaufgaben und Sensoren.

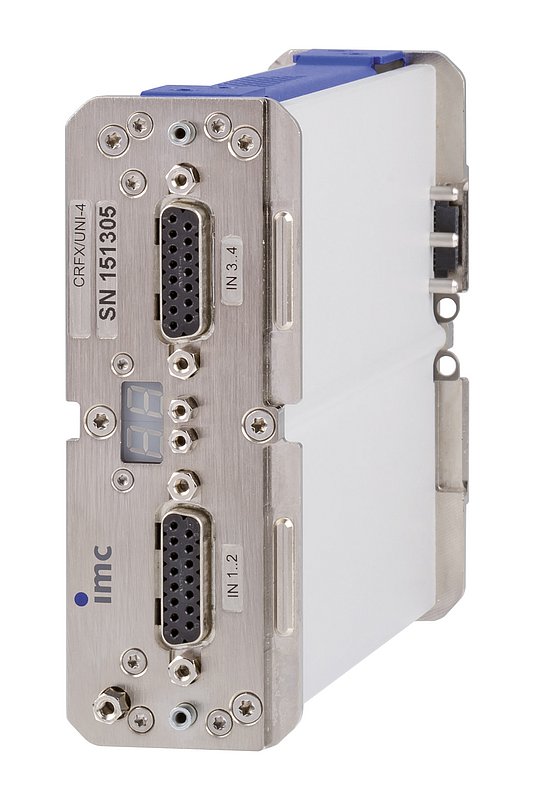

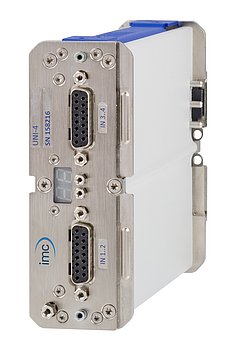

4-kanaliger, leistungsfähiger Universalmessverstärker

Der UNI-4 ist der universellste Messverstärker im Programm. Er ermöglicht mit 4 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (isolierte Messung)
  • Temperatur (Thermoelement, isolierte Messung)
  • PT100, PT1000
  • Brücken und Dehnungsmessstreifen (Viertel-, Halb- und Vollbrücke)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Zur Versorgung von externen Sensoren bzw. die Brückenmessung stehen Kanal-individuell unabhängig einstellbare Versorgungsspannungen (nicht isoliert) von 0,25 V bis 24 V zur Verfügung. Zur Spannungs-, Strom- und Thermoelement Messung sind die Kanäle individuell galvanisch isoliert. Jeder Kanal ist mit einem eigenen simultanen A/D-Wandler und einstellbarem Filter (z.B. Anti-Aliasing-Filter) ausgestattet.

Stärken:

  • Individuell galvanisch isolierte Messung im Spannungs-, Strom- und Thermoelement-Modus
  • Kanal-individuell einstellbare Sensor und Brückenversorgung
  • PT100 und PT1000 Unterstützung
  • Sehr hohe Signalbandbreite bis 48 kHz
  • interne Viertelbrückenergänzung von 120, 350 und 1 kΩ
  • Unterstützt imc Plug & Measure (Tranducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: maximale Flexibilität für wechselnde Messaufgaben und Sensoren, selbst mit kanalweise unterschiedlichen Sensorversorgungen.

UNI-4

4-kanaliger, leistungsfähiger Universalmessverstärker

Der UNI-4 ist der universellste Messverstärker im Programm. Er ermöglicht mit 4 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (isolierte Messung),
  • Temperatur (Thermoelement, isolierte Messung),
  • PT100, PT1000,
  • Brücken und Dehnungsmessstreifen (Viertel-, Halb- und Vollbrücke),
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Zur Versorgung von externen Sensoren bzw. die Brückenmessung stehen Kanal-individuell einstellbare Versorgungsspannungen von 0,25 V bis 24 V zur Verfügung. Zur Spannungs-, Strom- und Thermoelement Messung sind die Kanäle individuell galvanisch isoliert. Jeder Kanal ist mit einem eigenen simultanen A/D-Wandler und einstellbarem Filter (z.B. Anti-Aliasing-Filter) ausgestattet.

Stärken:

  • Individuell galvanisch isolierte Messung im Spannungs-, Strom- und Thermoelement-Modus
  • Kanal-individuell einstellbare Sensor und Brückenversorgung
  • PT100 und PT1000 Unterstützung
  • Sehr hohe Signalbandbreite bis 48 kHz
  • Interne Viertelbrückenergänzung von 120, 350 und 1 kΩ
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: maximale Flexibilität für wechselnde Messaufgaben und Sensoren, selbst mit kanalweise unterschiedlichen Sensorversorgungen.


8-kanaliger Differenzmessverstärker

Der LV3-8 ist ein Differenzmessverstärker mit 8 Kanälen zur Messung von:

  • Spannung und Strom (20 mA)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Stärken:

  • Preiswerte, hochauflösende Messung von Strom und Spannung
  • Weiter, fein einstellbarer Eingangsspannungsbereich (von ±5 mV bis ±50 V)
  • Sehr hohe Signalbandbreite bis 48 kHz
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messung von Signalen, spannungsbasierten Sensoren sowie 20 mA Prozessgrößen mit hoher Bandbreite.

LV3-8

8-kanaliger Differenzmessverstärker

Der LV3-8 ist ein Differenzmessverstärker mit 8 Kanälen zur Messung von:

  • Spannung und Strom (20 mA),
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Stärken:

  • Preiswerte, hochauflösende Messung von Strom und Spannung
  • Weiter, fein einstellbarer Eingangsspannungsbereich (von ±5 mV bis ±50 V)
  • Sehr hohe Signalbandbreite bis 48 kHz
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messung von Signalen, spannungsbasierten Sensoren sowie 20 mA Prozessgrößen mit hoher Bandbreite.


8-kanaliger, isolierter Differenzmessverstärker

Der ISO2-8 ist ein isolierter Differenzmessverstärker mit 8 galvanisch getrennten, potentialfreien Kanälen zur hochgenauen Messung von:

  • Spannung und Strom (20 mA)
  • Temperaturen (Thermoelemente und PT100)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Stärken:

  • Kanalweise isolierte, galvanisch getrennte Eingänge
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±50 mV bis ±60 V)
  • Hohe Signalbandbreite bis 11 kHz
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messungen bei unklaren Potentialverhältnissen, wie z.B. im Fahrzeug oder im Bahnbereich.

ISO2-8

8-kanaliger, isolierter Differenzmessverstärker

Der ISO2-8 ist ein isolierter Differenzmessverstärker mit 8 galvanisch getrennten, potentialfreien Kanälen zur hochgenauen Messung von:

  • Spannung und Strom (20 mA),
  • Temperaturen (Thermoelemente und PT100),
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Stärken:

  • Kanalweise isolierte, galvanisch getrennte Eingänge
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±50 mV bis ±60 V)
  • Hohe Signalbandbreite bis 11 kHz
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messungen bei unklaren Potentialverhältnissen, wie z.B. im Fahrzeug oder im Bahnbereich.


8-kanaliger, schneller und isolierter Differenzmessverstärker

Der ISOF-8 ist ein isolierter Differenzmessverstärker mit 8 galvanisch getrennten, potentialfreien Kanälen zur hochgenauen Messung von:

  • Spannung und Strom (20 mA)
  • Temperaturen (Thermoelemente und PT100)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Stärken:

  • Kanalweise isolierte, galvanisch getrennte Eingänge
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±50 mV bis ±60 V)
  • Sehr hohe Signalbandbreite bis 48 kHz
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messungen bei unklaren Potentialverhältnissen, wie z.B. im Fahrzeug oder im Bahnbereich mit hoher Bandbreite.

ISOF-8

8-kanaliger, schneller und isolierter Differenzmessverstärker

Der ISOF-8 ist ein isolierter Differenzmessverstärker mit 8 galvanisch getrennten, potentialfreien Kanälen zur hochgenauen Messung von:

  • Spannung und Strom (20 mA)
  • Temperaturen (Thermoelemente und PT100)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Stärken:

  • Kanalweise isolierte, galvanisch getrennte Eingänge
  • Weiter, feineinstellbarer Eingangsspannungsbereich (von ±50 mV bis ±60 V)
  • Sehr hohe Signalbandbreite bis 48 kHz
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Messungen bei unklaren Potentialverhältnissen, wie z.B. im Fahrzeug oder im Bahnbereich mit hoher Bandbreite.

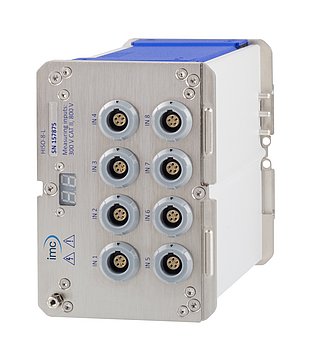

HISO-8

Der HISO-8 ist ein hochisolierender Differenzmessverstärker mit 8 analogen Eingängen zur Messung kleiner Signale mit hoher Gleichtaktisolation bis 800 V. Je nach Modultyp werden folgende Signale und Sensoren unterstützt:

  • Spannung (±50 mV bis ±60 V)
  • Strom (20 mA)
  • PT100, PT1000 Temperatursensoren
  • Thermoelemente

Besonderheiten:

  • Kanalweise isolierte, galvanisch getrennte Eingänge
  • Hohe Gleichtakt-Isolation bis 800 V
  • Überspannungsfestigkeit ±600 V (differentiell)
  • Hohe Signal-Bandbreite bis 11 kHz
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler

Typische Anwendungen:

  • Tests im eMobility-Umfeld (z.B. Elektro- und Hybridfahrzeuge)
  • Umgebungen in denen auch in Fehlerfällen volle Personensicherheit gewährleistet sein muss
  • Messungen an Hochvolt-Komponenten wie z.B. Batterien, Leistungselektronik-Bauteilen und Versorgungskreisen. Kleinspannungen inkl. Signale an externen Strommess-Shunts

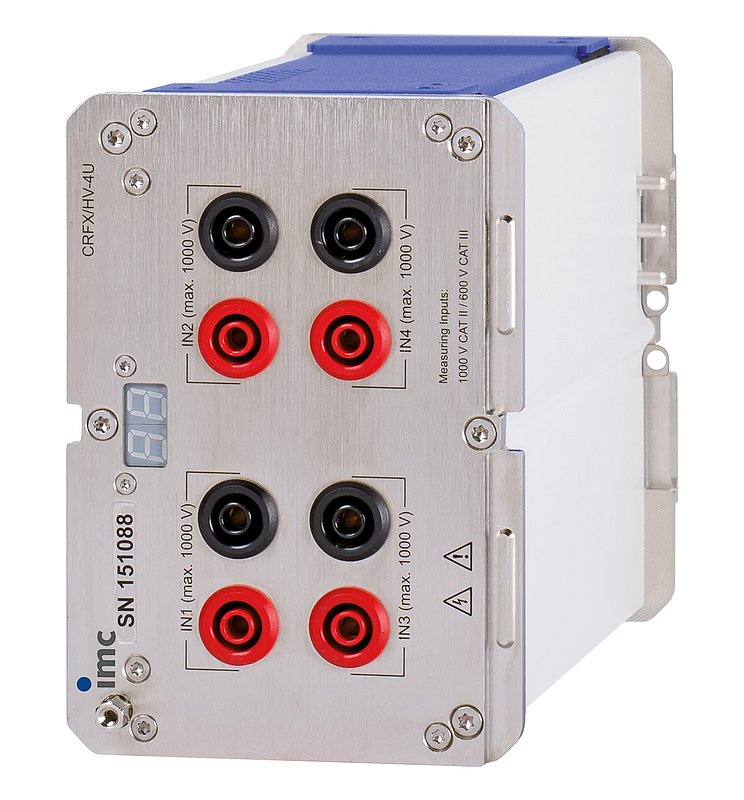

4-kanaliges Modul zum Erfassen hoher Spannungen

Mit dem vierkanaligen Messverstärker HV2-4U können Hochspannungen bis zu 1000 V erfasst werden.

Stärken:

  • Erfassung von Spannungen bis zu: 600 Veff CAT III und 1000 Veff CAT II
  • 48 kHz analoge Bandbreite (-3 dB)
  • Phasen Genauigkeit besser als 1° für Messungen bis zur 50. Harmonischen bei 50/60 Hz Netzspannung
  • Eingangsbereiche von ±1000 V bis 2.5 V, pro Kanal wählbar

Typische Anwendungen: Leistungsmessung, Messen an Elektromotoren, Batterien, Brennstoffzellen etc.

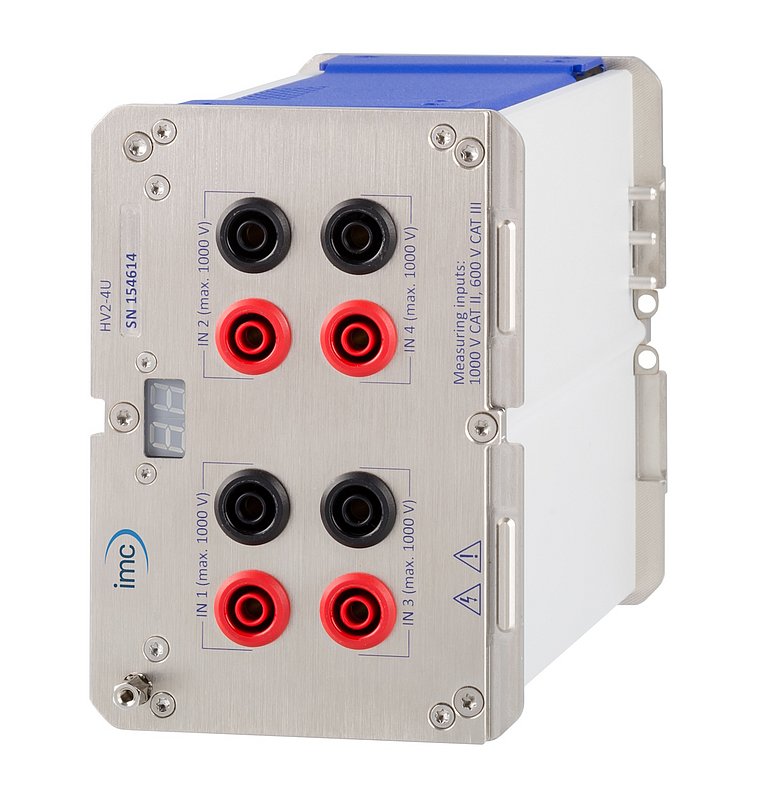

HV2-4U

4-kanaliges Modul zum Erfassen hoher Spannungen

Mit dem vierkanaligen Messverstärker HV2-4U können Hochspannungen bis zu 1000 V erfasst werden.

Stärken:

  • Erfassung von Spannungen bis zu: 600 Veff CAT III und 1000 Veff CAT II
  • 48 kHz analoge Bandbreite (-3 dB)
  • Phasen-Genauigkeit besser als 1° für Messungen bis zur 50. Harmonischen bei 50/60 Hz Netzspannung
  • Eingangsbereiche von ±2,5 bis ±1000 V, pro Kanal einstellbar

Typische Anwendungen: Leistungsmessung, Messen an Elektromotoren, Batterien, Brennstoffzellen etc.


4-kanaliges Modul zum direkten Erfassen hoher Spannungen und Ströme

Mit dem vierkanaligen Messverstärker HV-2U2I stehen zwei Kanäle zur Messung von Spannungen bis zu 1000 V und zwei Kanäle zur Messung von Stromzangen zur Verfügung.

Stärken:

  • Erfassung von Spannungen bis zu: 600 Veff CAT III und 1000 Veff CAT II
  • 48 kHz analoge Bandbreite
  • Analoge Bandbreite ermöglicht Messungen bis zur 50. Harmonischen
  • Erfassung von Stromzangen bzw. Niederspannungen möglich
  • Direkte Unterstützung zur Verwendung von Rogowski-Spulen
  • Amplitudengang für Stromzangen werden in einem TEDS hinterlegt und bei der Messung mit berücksichtigt.

Typische Anwendungen: Leistungsmessung, Messen an Elektromotoren, Batterien, Brennstoffzellen etc.

HV2-2U2I

4-kanaliges Modul zum direkten Erfassen hoher Spannungen und Ströme

Mit dem vierkanaligen Messverstärker HV2-2U2I stehen zwei Eingänge zur Messung von Spannungen bis 1000 V und zwei Eingänge zur Messung von Stromzangen zur Verfügung.

Stärken:

  • Erfassung von Spannungen bis zu: 600 Veff CAT III und 1000 Veff CAT II
  • 48 kHz analoge Bandbreite
  • Analoge Bandbreite ermöglicht Messungen bis zur 50. Harmonischen
  • Erfassung von Stromzangen bzw. Niederspannungen möglich
  • Direkte Unterstützung zur Verwendung von Rogowski-Spulen
  • Amplitudengang der imc Stromzang wird im integrierten TEDS-Chip hinterlegt und bei der Messung mit berücksichtigt

Typische Anwendungen: Leistungsmessung, Messen an Elektromotoren, Batterien, Brennstoffzellen etc.


8-kanaliger Brückenmessverstärker für vielkanalige DMS-Anwendungen mit mittlerer Bandbreite

Der DCB(C)2-8 ist ein preiswerter Gleichspannungsbrückenverstärker. Er ermöglicht mittels 8 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (20 mA)
  • Dehnungsmessstreifen (DMS), Brücken-Sensoren
  • ICPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Zur Versorgung von externen Sensoren bzw. die Brückenmessung ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannungen integriert.

Stärken:

  • Mittlere Signalbandbreite bis 5 kHz
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit einstellbarer Versorgungsspannung
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ohm.
  • grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))
  • Erhältlich auch mit kompakter DSUB High-Density Anschlusstechnik (Variante "C")

Typische Anwendungen: DMS, Kraftmessdosen, Drucksensoren und universelle Spannungsmessung

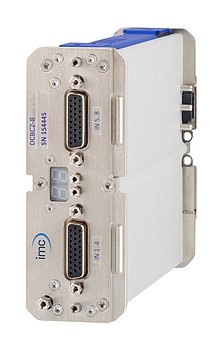

DCB2-8 & DCBC2-8

8-kanaliger Brückenmessverstärker für vielkanalige DMS-Anwendungen mit mittlerer Bandbreite

Der DCB(C)2-8 ist ein preiswerter Gleichspannungsbrückenverstärker. Er ermöglicht mittels 8 differentiellen, analogen Eingängen die Messung von:

  • Spannung und Strom (20 mA),
  • Dehnungsmessstreifen (DMS), Messbrücken (Viertelbrücke, Halbbrücke, Vollbrücke),
  • ICPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Zur Versorgung von externen Sensoren bzw. die Brückenmessung ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannungen integriert.

Stärken:

  • Mittlere Signalbandbreite bis 5 kHz
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit einstellbarer Versorgungsspannung
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ohm.
  • Grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))
  • Erhältlich auch mit kompakter DSUB High-Density Anschlusstechnik (Variante "C")

Typische Anwendungen: DMS, Kraftmessdosen, Drucksensoren und universelle Spannungsmessung


8-kanaliger Brückenmessverstärker für vielkanalige, dynamische DMS-Anwendungen

Der B(C)-8 ist ein preiswerter Gleichspannungsbrückenverstärker mit 8 differentiellen, analogen Eingängen für die Messung von:

  • Spannung und Strom (20 mA)
  • Dehnungsmessstreifen (DMS), Brücken-Sensoren
  • ICPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)

Zur Versorgung von externen Sensoren bzw. die Brückenmessung ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannungen integriert.

Stärken:

  • Sehr hohe Signalbandbreite bis 48 kHz
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ω.
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit unterschiedlichen Versorgungsspannungen
  • grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))
  • Erhältlich auch mit kompakter DSUB High-Density Anschlusstechnik (Variante "C")

Typische Anwendungen: DMS, Kraftmessdosen, Drucksensoren und universelle Spannungsmessung mit hoher Bandbreite.

B-8 & BC-8

8-kanaliger Brückenmessverstärker für vielkanalige, dynamische DMS-Anwendungen

Der B(C)-8 ist ein preiswerter Gleichspannungsbrückenverstärker mit 8 differentiellen, analogen Eingängen für die Messung von:

  • Spannung und Strom (20 mA),
  • Dehnungsmessstreifen (DMS), Messbrücken (Viertelbrücke, Halbbrücke, Vollbrücke),
  • ICPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker).

Zur Versorgung von externen Sensoren bzw. die Brückenmessung ist ein Sensorversorgungsmodul mit einstellbaren Versorgungsspannungen integriert.

Stärken:

  • Sehr hohe Signalbandbreite bis 48 kHz
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ω
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Sensorversorgung mit unterschiedlichen Versorgungsspannungen
  • Grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))
  • Erhältlich auch mit kompakter DSUB High-Density Anschlusstechnik (Variante: BC-8)

Typische Anwendungen: DMS, Kraftmessdosen, Drucksensoren und universelle Spannungsmessung mit hoher Bandbreite.


4-kanaliger Brückenmessverstärker höchster Güte

Der BR2-4 ist ein universaler DC und TF Brückenverstärker für 4 Kanäle (auch als DC-Differenzverstärker nutzbar). Er ermöglicht die Messung von:

  • 4 Messbrücken bzw. DMS die wahlweise gespeist mit Gleichspannung oder Trägerfrequenz
  • LVDT
  • Spannung und Strom (20 mA)
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker)


Stärken:

  • Trägerfrequenz Speisung (5 kHz) für Brücken und LVDT
  • Einfache und doppelte Fühlerleitung ( 6-Leiter-Technik) möglich
  • Symmetrische Brückenversorgung von 1 V, 2.5 V, 5 V sowohl im DC- wie auch im TF-Modus
  • Kabelbrucherkennung
  • Integrierter Kalibrierwiderstand für Kalibriersprung
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ω
  • grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken

Typische Anwendungen: Brückenmessungen im TF Modus bei erhöhten Anforderungen an Störunterdrückung und Stabilität. LVDT und induktive Wegsensoren.

BR2-4

4-kanaliger Brückenmessverstärker höchster Güte

Der BR2-4 ist ein universeller Trägerfrequenz-Brückenmessverstärker mit 4 Kanäle (auch als DC-Differenzverstärker nutzbar). Er ermöglicht die Messung von:

  • DMS bzw. Messbrücken, wahlweise gespeist mit Gleichspannung oder Trägerfrequenz,
  • LVDT,
  • Spannung und Strom (20 mA),
  • IEPE/ICP-Sensoren (mittels optional erhältlichem DSUB-Erweiterungsstecker),


Stärken:

  • Trägerfrequenz Speisung (5 kHz) für Brücken und LVDT
  • Einfache und doppelte Fühlerleitung (6-Leiter-Technik) möglich
  • Symmetrische Brückenversorgung von 1 V, 2.5 V, 5 V sowohl im DC- wie auch im TF-Modus
  • Kabelbrucherkennung
  • Integrierter Kalibrierwiderstand für Kalibriersprung
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Softwareseitig umschaltbare Viertelbrückenergänzung zwischen 120 und 350 Ω
  • Grafischer Konfigurationsassistent zur Einstellung von DMS-Brücken

Typische Anwendungen: Brückenmessungen im TF-Modus bei erhöhten Anforderungen an Störunterdrückung und Stabilität. Messen von LVDT-Sensoren und induktiven Wegsensoren.


8-kanaliger ICP-Messverstärker

Der ICPU2-8 ist ein breitbandiger Messverstärker für die Messung von:

  • IEPE bzw. ICP-Sensoren (stromgespeist 4 mA)
  • Spannung (AC und DC-Kopplung)

Der direkte Anschluss von ICP-kompatiblen Sensoren (ICP™-, DELTATRON®-, PIEZOTRON®-Sensors) über BNC-Anschlüsse.

Stärken:

  • Sehr hohe Signalbandbreite bis 48 kHz
  • Weiter, fein einstellbarer Eingangsspannungsbereich von ±5 mV bis ±50 V
  • Eingangskopplung per Software umschaltbar: DC, AC, AC mit Stromspeisung
  • jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Geräusch- und Schwingungsanalyse, Messung von Beschleunigungen

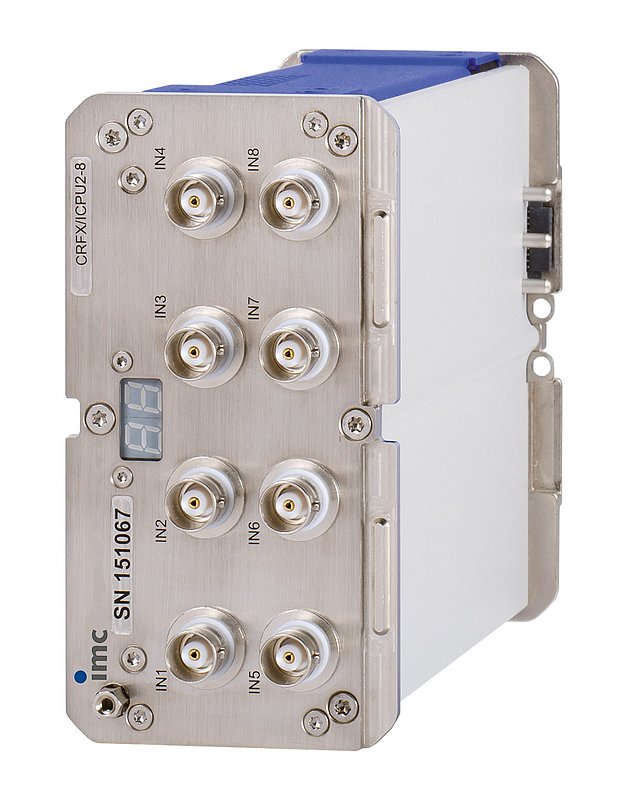

ICPU2-8

8-kanaliger ICP-Messverstärker

Der ICPU2-8 ist ein hochdynamischer Messverstärker für die Messung von:

  • IEPE bzw. ICP-Sensoren (stromgespeist 4 mA)
  • Spannung (AC- und DC-Kopplung)

Der Messverstärker verfügt über BNC-Anschlüsse, die den direkten Anschluss von ICP-kompatiblen Sensoren (ICP™-, DELTATRON®-, PIEZOTRON®-Sensors) erlauben.

Stärken:

  • Sehr hohe Signalbandbreite bis 48 kHz
  • Weiter, fein einstellbarer Eingangsspannungsbereich von ±5 mV bis ±50 V
  • Eingangskopplung per Software umschaltbar: DC, AC, AC mit Stromspeisung
  • Jeder Kanal mit eigenem einstellbaren Filter (z.B. Anti-Aliasing-Filter) und simultanem A/D-Wandler
  • Unterstützt imc Plug & Measure (Transducer Electronic Data Sheets (IEEE 1451))

Typische Anwendungen: Geräusch- und Schwingungsanalyse, Messung von Beschleunigungen.


4-kanaliger Audiomessverstärker

Der AUDIO2-4 besitzt vier individuell galvanisch isolierte Kanäle für die Erfassung von:

  • IEPE bzw. ICP-Sensoren (stromgespeist 4 mA)
  • Spannung (AC und DC Kopplung)

Der direkte Anschluss von ICP-Sensoren (ICP™-, DeltaTron®-, bzw. PiezoTron®-Sensoren) erfolgt über BNC-Anschlüsse.


Stärken:

  • kanalindividuelle galvanische Isolierung
  • robuste und rückwirkungsfreie Signalerfassung
  • Signalbandbreite 48kHz
  • großer Signal-Rausch-Abstand (-110dB SNR)
  • geringe Signalverzerrungen (-115dB THD)
  • sehr präzise Messung über einen weiten Spannungsbereich
  • Unterstützt imc Plug & Measure (TEDS, Transducer Electronic Data Sheets (IEEE 1451.4))
  • Optional ist das AUDIO2-4 Messmodul mit einer Versorgungseinheit für Kondensatormikrophone erhältlich (AUDIO2-4-MIC).

Typische Anwendungen: Schallmessungen, Geräusch- und Schwingungsanalyse, Messung von Beschleunigungen

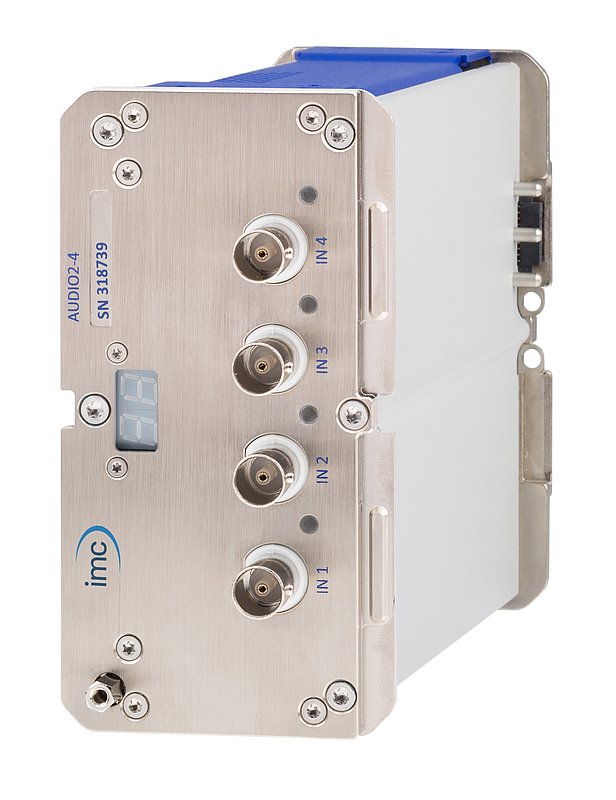

AUDIO2-4 & AUDIO2-4-MIC

4-kanaliger Audiomessverstärker

Der AUDIO2-4 besitzt vier galvanisch isolierte Kanäle für die Erfassung von:

  • IEPE- bzw. ICP-Sensoren (stromgespeist 4 mA),
  • Spannung (AC- und DC-Kopplung).

Der direkte Anschluss von ICP-Sensoren (ICP™-, DeltaTron®-, bzw. PiezoTron®-Sensoren) erfolgt über BNC-Anschlüsse.


Stärken:

  • Kanalindividuelle, galvanische Isolierung
  • Robuste und rückwirkungsfreie Signalerfassung
  • Hohe Signalbandbreite von 48 kHz
  • Großer Signal-Rausch-Abstand von -110 dB (SNR)
  • Geringe Signalverzerrungen von -115 dB (THD)
  • Sehr präzise Messung über einen weiten Spannungsbereich
  • Unterstützt imc Plug & Measure (TEDS, Transducer Electronic Data Sheets (IEEE 1451.4))
  • Optional ist das Messmodul AUDIO2-4 mit einer Versorgungseinheit für Kondensatormikrophone erhältlich (AUDIO2-4-MIC).

Typische Anwendungen: Schallmessungen, Geräusch- und Schwingungsanalyse, Messung von Beschleunigungen.


Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

QI-4

Der QI-4 ist ein 4-kanaliger, individuell isolierter Ladungsverstärker. Je Kanal stehen zwei parallele BNC-Eingänge für Ladungs- bzw. ICP- und Spannungsmessung zur Verfügung. der Messverstärker eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen,
  • piezoelektrischen Sensoren,
  • stromgespeiste IEPE-Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®),
  • Spannung (AC- und DC-Kopplung).

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • Kanalindividuelle galvanische Isolierung
  • Hohe Signalbandbreite von 48 kHz
  • Großer Signal-Rausch-Abstand von -110 dB (SNR)
  • Geringe Signalverzerrungen von -115 db (THD)
  • Integrierte Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Transducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen:

  • Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.)
  • Messung von Kräften, Drücken, Beschleunigungen
  • Erfassung von Vibrationen, Geräuschen, Körperschallanalysen

Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

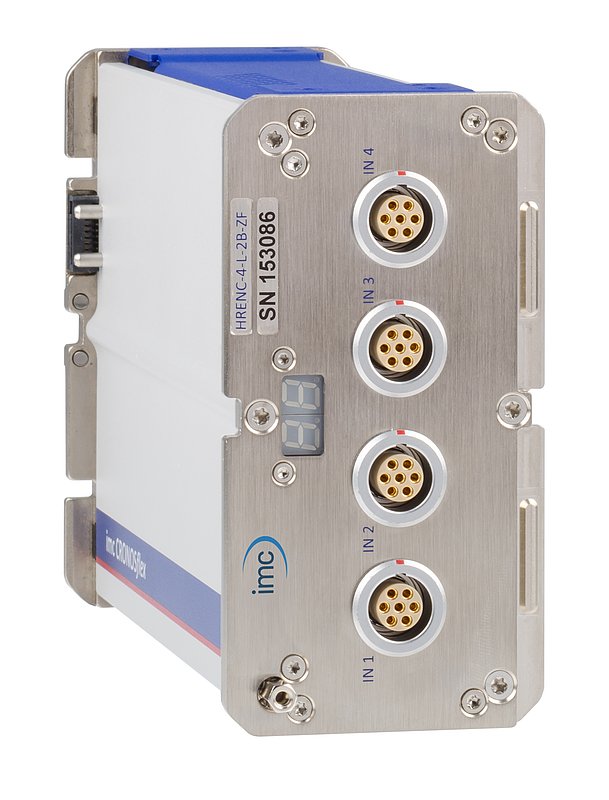

HRENC-4

4-kanaliges Impuls- und Frequenzmessmodul

Das Messmodul HRENC-4 dient dem hochgenauen Messen von Zeit- oder Frequenzinformationen innerhalb von Signalen. Mittels digitaler Zähler werden entweder die Anzahl aufgetretener Impulse oder die Zeiten zwischen zu definierenden Flanken bestimmt. Für die Zeitmessung bzw. die maximale Frequenz wird eine Auflösung von ca. 3,9 ns (256 MHz) erreicht. Bei der Verwendung von zweispurigen Sinus/Kosinus-Signalgebern wird eine Wandlung in digitale Werte (Komparator) zur Bestimmung von Richtung und absoluter Zahl der Fortschritte (vollständige Perioden) durchgeführt. Darüber hinaus kann eine detaillierte Information über die Position durch analoge Auswertung des Sinus-/Kosinus-Signals gewonnen werden, was zu einer erhöhten Auflösung führt.

Besonderheiten:

  • Voll konditionierte Differenzeingänge mit Filterung
  • Sowohl digitaler Komparator als auch analoge Auswertung (bei Sin-/Cos-Signalen)
  • Hohe zeitliche Auflösung von 256 MHz
  • Rückführung von Drehzahl etc. auf präzise Zeitmessung

Der QI-4 ist ein 4 kanaliger, individuell isolierter Ladungsverstärker. Je Kanal sind zwei parallele BNC Eingänge vorgesehen - für Ladungs- bzw. ICP- und Spannungsmessung. Er eignet sich für die Erfassung von:

  • quasistatischen und dynamischen Ladungen
  • piezoelektrischen Sensoren
  • stromgespeiste IEPE Sensoren (ICP-, DeltaTron-, bzw. PiezoTron®)
  • Spannung (AC und DC Kopplung)

Stärken:

  • Ladungsmessung mit geringer zeitlicher Drift für quasistatische Messungen
  • kanalindividuelle galvanische Isolierung
  • Signalbandbreite 48 kHz
  • großer Signal-Rausch-Abstand (-110 dB SNR)
  • geringe Signalverzerrungen (-115 db THD)
  • Kabelbrucherkennung im Messmodus "AC mit Stromspeisung"
  • Alternativ zu den Standard-BNC-Anschlüssen sind Triaxial-Anschlüsse lieferbar
  • Unterstützt imc Plug & Measure (TEDS, Tranducer Electronic Data Sheets (IEEE 1451.4))

Typische Anwendungen: Einsatz von Ladungssensoren bedingt durch extreme Umweltbedingungen (Temperatur, Radioaktivität, Druck, etc.). Messung von Kräften, Drücken, Beschleunigungen. Erfassung von Vibrationen, Geräuschen, Körperschallanalysen.

FRQ2-4

Das CRFX/FRQ2-4Modul wurde speziell für Sensoren entwickelt, die eine nicht elektrische physikalische Größe in Frequenzen umwandelt. Diese Sensoren geben im „Ruhezustand“ (Eingangsgröße = 0) eine
Frequenz ungleich 0 aus. Die physikalische Einheit wird mit dem Skalierungsfaktor auf der Basiskarte eingegeben. Mittels Tarierung im Dialog Verstärkerabgleich wird dieser Ruhezustand als Nulllage tariert. Frequenzen, die kleiner des Ruhezustandes sind, werden dann als negative physikalische Werte angezeigt.


Diese Familie von Modulen erlaubt die Ein- und Ausgabe von digitalen Signalen und erweitert imc CRONOSflex Systeme um Fähigkeiten zur Steuerung von Messumgebungen wie etwa Prüfständen. Die digitalen Eingänge (DI2-xx) ermöglichen die Abtastung von digitalen Signalen, die TTL/CMOS oder 24 V Logikpegel aufweisen.

Besonderheiten DI2-xx

  • Galvanisch isolierte 4 Bit Gruppen
  • Konfigurierbar für 5 V oder 24 V Pegel (für 8 Bit Gruppen)

Die digitalen Ausgänge (DO-xx-HC) stellen potentialgetrennte treiberfähige Steuersignale mit erhöhter Stromtragfähigkeit zur Verfügung. Die Zustände  der Signale können über imc Online FAMOS aus einer rechnerischen Verknüpfung von Messkanälen gebildet werden oder mittels der Triggermaschine beeinflusst werden.

Besonderheiten DO-xx-HC

  • Galvanisch isolierte 8 Bit Gruppen
  • Kompatibel mit 5 V und 24 V Pegeln
  • Konfigurierbare Treiber-Stufe (Open Drain / Open Source / Totem Pole)
  • 0,7 A / Bit Treiberfähigkeit (Quelle und Senke)

16-kanalige Module stellen jeweils 16 Bit eines Typs (DI oder DO) zur Verfügung.

32-kanalige Module sind als reine DO bzw. DI Typen verfügbar oder als kombinierte (16+16) Modelle. Sie sind als "Doppel-Module" realisiert, die sich logisch wie zwei Module verhalten und entsprechende IDs auf zwei 7-Segment-Anzeigen darstellen.

DIO-Module für digitale Signale und Steuerungs-Anwendungen

Messmodule zur Ein- und Ausgabe von digitalen Signalen

DI2-16 und DI2-32 (digitale Eingänge)
Mittels des DI2-16/32 lassen sich 16 bzw. 32 digitale Signale, die TTL/CMOS oder 24 V Logikpegel aufweisen erfassen.

Besonderheiten DI2-16/32:

  • Galvanisch isolierte 4-Bit-Gruppen
  • Konfigurierbar für 5 V oder 24 V Pegel (für 8-Bit-Gruppen)

DO-16-HC und DO-32-HC (digitale Ausgänge)

Die Module DO-16-HC und DO-32-HC stellen potentialgetrennte, treiberfähige Steuersignale mit erhöhter Stromtragfähigkeit zur Verfügung. Die Zustände der Signale können entweder über die Triggermaschine oder die Echtzeitplattform imc Online FAMOS der imc Test & Measurement GmbH gesteuert bzw. beeinflusst werden.

Besonderheiten DO-16-HC und DO-32-HC:

  • Galvanisch isolierte 8-Bit-Gruppen
  • Kompatibel mit 5 V und 24 V Pegeln
  • Konfigurierbare Treiber-Stufe (Open Drain / Open Source / Totem Pole)
  • 0,7 A / Bit Treiberfähigkeit (Quelle und Senke)

Hinweis:
32-kanalige Module können auch als gemischte Variante mit 16 DO und 16 DI aufgebaut werden. Sie sind als "Doppel-Module" realisiert, die sich logisch wie zwei Module verhalten und entsprechende IDs auf zwei 7-Segment-Anzeigen darstellen.

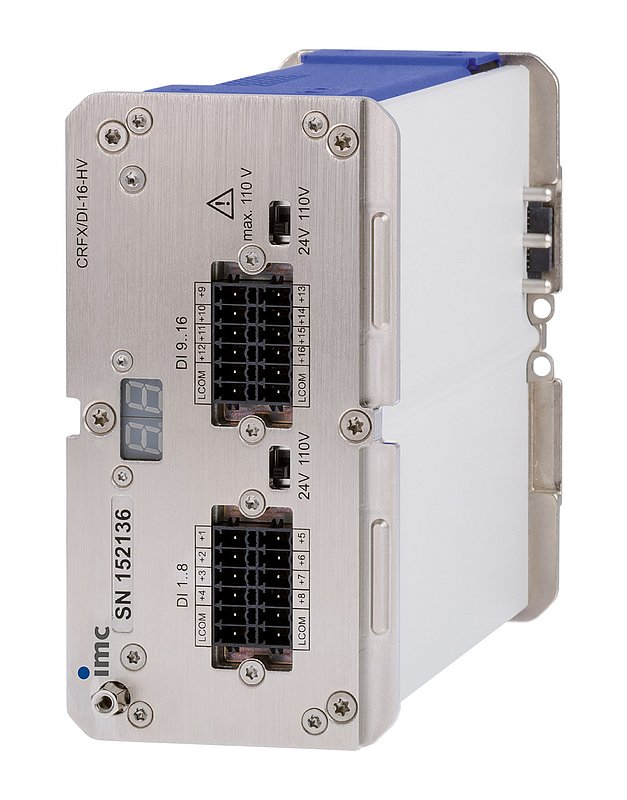

Dieses imc CRONOSflex Modul (CRFX/DI-16-HV) ist mit 16 Eingängen ausgestattet, die digitale Signale von 24 V oder 110 V Pegel erfassen. Der Anschluss erfolgt über 4 steckbare Anschluss-Blöcke zu je 4 Bit. Je 8 Bit wird der logische Pegel über einen Schalter eingestellt.

Besonderheiten

  • isolierte 4 Bit Gruppen
  • Konfigurierbare Eingangspegel

DI-16-HV

16 digitale Eingänge für hohe Spannung (110 V / 24 V)

Das Modul DI-16-HV ist mit 16 Eingängen ausgestattet, die digitale Signale von 24 V oder 110 V Pegel erfassen. Der Anschluss erfolgt über vier steckbare Anschluss-Blöcke zu je 4 Bit. Je 8 Bit wird der logische Pegel über einen Schalter eingestellt.

Besonderheiten

  • Isolierte 4-Bit-Gruppen
  • Konfigurierbare Eingangspegel

Diese Familie von Modulen erlaubt eine Ausgabe von analogen Stell- und Steuergrössen auf 8 Kanälen. Die Ausgänge können mit Hilfe von imc Online FAMOS aus einer rechnerischen Verknüpfung von Messkanälen gebildet werden.

Besonderheiten DAC

  • ±10 V Pegel bei max. ±10 mA Treiberfähigkeit
  • beim Einschalten des Gerätes garantiertes Aufstarten auf Pegel 0 V ohne undefinierte Zwischenzustände
  • Kurzschlussfest gegen Masse
  • bis zu 50 kHz Ausgaberate

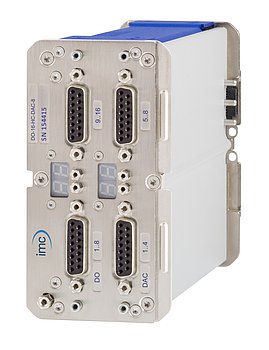

Neben dem reinen DAC Modul gibt es ein kombiniertes „Doppel-Modul“ mit zusätzlich 16 digitalen Ausgängen (DO-16-HC). Die digitalen Ausgänge stellen 16 potentialgetrennte, treiberfähige Steuersignale mit erhöhter Stromtragfähigkeit zur Verfügung. Die Zustände der Signale können über imc Online FAMOS aus einer rechnerischen Verknüpfung von Messkanälen gebildet werden oder mittels der Triggermaschine beeinflusst werden.

Besonderheiten DO-16-HC

  • Galvanisch isolierte 8 Bit Gruppen
  • Kompatibel mit 5 V und 24 V Pegeln
  • Konfigurierbare Treiber-Stufe (Open Drain / Open Source / Totem Pole)
  • 0,7 A / Bit Treiberfähigkeit (Quelle und Senke)

Dieses „Doppel-Modul“ verhält sich logisch wie zwei Module und stellt entsprechende IDs auf zwei 7-Segment-Anzeigen dar.

Module für Vorgabe und Stellsignale in Steuer- und Regelanwendungen

Diese Familie von Modulen erlaubt eine Ausgabe von analogen Stell- und Steuergrössen auf 8 Kanälen. Die Ausgänge können mit Hilfe von imc Online FAMOS aus einer rechnerischen Verknüpfung von Messkanälen gebildet werden.

Besonderheiten DAC:

  • ±10 V Pegel bei max. ±10 mA Treiberfähigkeit
  • Beim Einschalten des Gerätes garantiertes Aufstarten auf Pegel 0 V ohne undefinierte Zwischenzustände
  • Kurzschlussfest gegen Masse
  • Bis zu 5 kHz Ausgaberate

Neben dem reinen DAC Modul gibt es ein kombiniertes „Doppel-Modul“ mit zusätzlich 16 digitalen Ausgängen (DO-16-HC). Die digitalen Ausgänge stellen 16 potentialgetrennte, treiberfähige Steuersignale mit erhöhter Stromtragfähigkeit zur Verfügung. Die Zustände der Signale können über imc Online FAMOS aus einer rechnerischen Verknüpfung von Messkanälen gebildet werden oder mittels der Triggermaschine beeinflusst werden.

Besonderheiten DO-16-HC:

  • Galvanisch isolierte 8 Bit Gruppen
  • Kompatibel mit 5 V und 24 V Pegeln
  • Konfigurierbare Treiber-Stufe (Open Drain / Open Source / Totem Pole)
  • 0,7 A / Bit Treiberfähigkeit (Quelle und Senke)

Dieses „Doppel-Modul“ verhält sich logisch wie zwei Module und stellt entsprechende IDs auf zwei 7-Segment-Anzeigen dar.

Top
