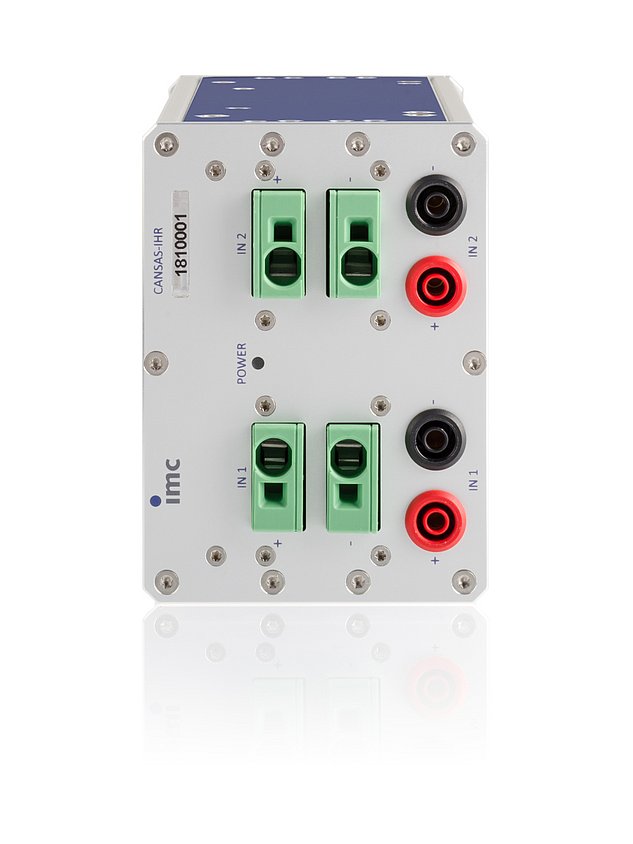

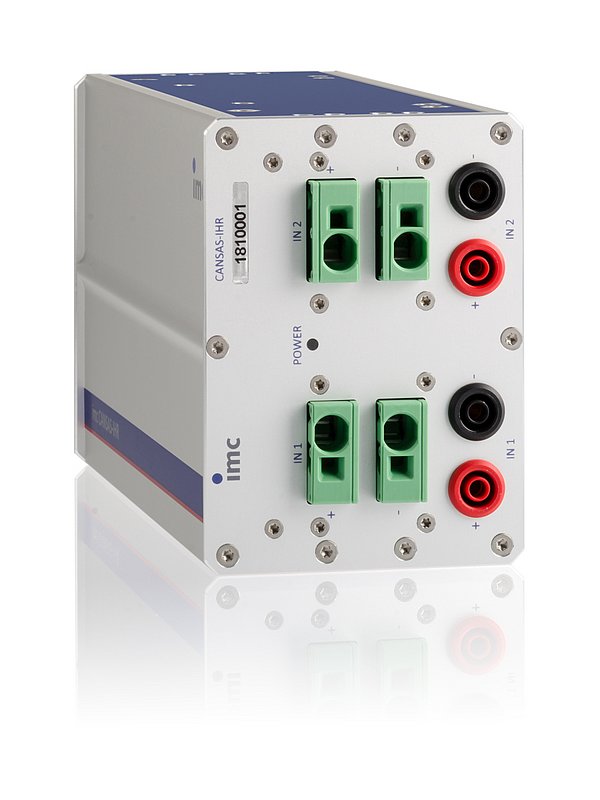

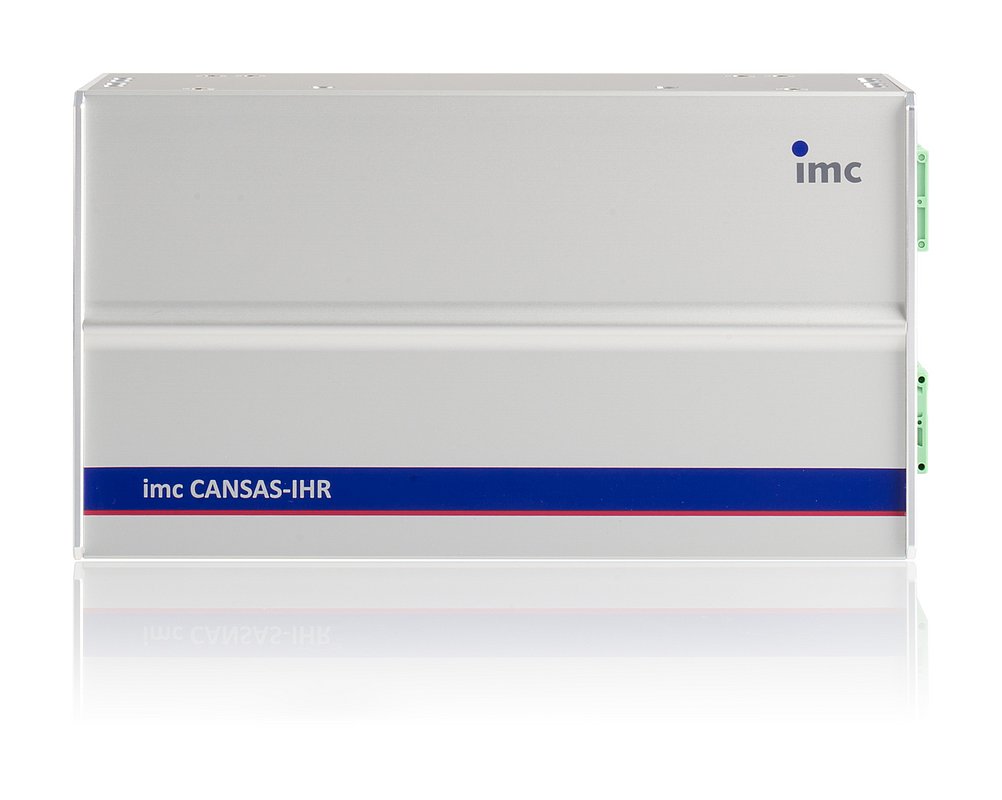

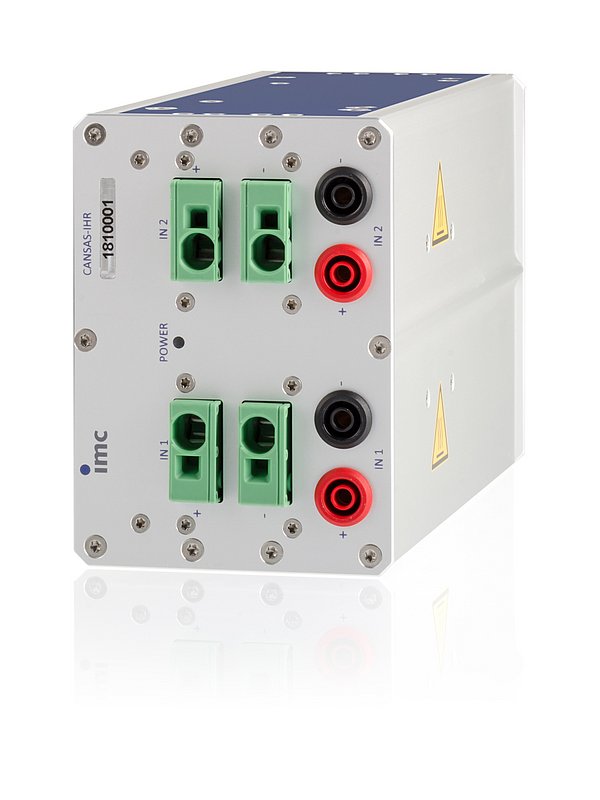

Messmodul zur präzisen Strommessung von 50 nA bis 50 A
Das Messmodul imc CANSAS-IHR erlaubt eine hochpräzise und unterbrechungsfreie Messung des Stromverlaufs von 50 nA bis 50 A. Verantwortlich für die hohe Bereichsdynamik sind dabei zwei unterschiedlich dimensionierte Messshunts, die in einem Auto-Ranging Verfahren je nach Höhe des Stroms dynamisch umgeschaltet werden.
Mit imc CANSAS-IHR steht Entwicklern nun erstmals ein Werkzeug zur Verfügung, dass eine hochgenau und lückenlose Messung des Stromverlaufs ermöglicht - z.B. zur Untersuchung von Ruhe- und Betriebsströmen an elektrische Komponenten und Systeme.
Auf einen Blick
- Zwei autarke, isolierte Kanäle zur Strommessung mit automatischer Bereichsumschaltung
- Weiter Messbereich bis 50 A
- Hohe Auflösung von 50 nA und 30 Bit Bereichsdynamik (resultierend)
- Interne AD-Wandler digitalisiert mit 30 kSample/s
- Direkt berechnete Ausgabegrößen Minimum, Maximum, Mittelwert
- Ausgabe über CAN-Bus mit wählbarer Datenraten von 1 Hz bis 1000 Hz
Typische Anwendungsgebiete
- Messung von Ruhestrom und Betriebsstrom
- Messung von Leckströmen
- Energiebilanzierung
- Untersuchung komplexer Sleep-Modi z.B. bei Steuergeräten
- Untersuchung des Aufstartverhaltens (Surge, Inrush)

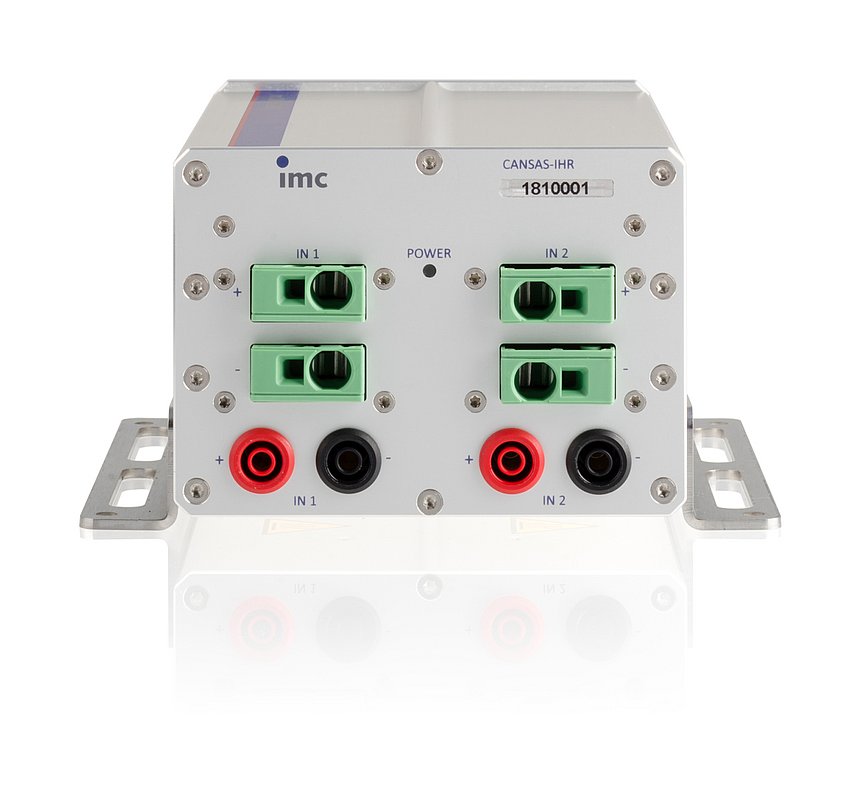

Rackvariante für Labor und Prüfstand
Komfortable Konfiguration
Das Messmodul lässt sich über die mitgelieferte imc CANSAS-Software in all seinen Eigenschaften einstellen wie z.B. Baud-Rate sowie die gewünschten CAN-Botschaften.
Ist eine Konfiguration erstellt, kann diese fest im Modul hinterlegt werden, so dass nach dem Aufstarten direkt die Messung beginnt.
