Frei definierbare Online-Berechnungen und -Analysen
Patentierte Datenreduktion
Funktionsbibliothek mit über 190 Funktionen
Ergebnisse in Echtzeit
Grenzwertüberwachung beliebiger Messkanäle und Reaktionsauslösung
Ein Datenlogger - vielfältige Anwendungen
Mit den intelligenten Datenloggern der imc BUSDAQflex-Serie haben Sie Zugang zu den gängigen Bussystemen der Automotive-, Bahn-, Flugzeug- und Maschinenbranche. Neben der Aufzeichnung von Rohdatenströmen und Protokollkanälen wird die Live-Dekodierung individueller Kanäle sowie komplexer Protokolle wie CCP, KWP2000, XCP, OBD2, etc. unterstützt. Die Standard-Basisausstattung von 2 CAN-Knoten kann dabei für die größeren Gerätevarianten auf bis zu 12 Knoten für unterschiedliche Feld- und Fahrzeugbusse erweitert werden.
Gut vernetzt
imc BUSDAQflex bietet vielfältige Vernetzungsmöglichkeiten: mit Kabel oder drahtlos. Über die Ethernet-Schnittstelle lässt sich der Logger direkt mit Ihrem Computer oder einem Firmennetz verbinden.
Für weit entfernte Systeme, wie im Flottenversuch oder bei Anlagenüberwachungen, ist optional ein drahtloser Zugriff mittels integriertem WLAN oder externem imc UMTS-Router möglich. So können Anwender Fahrzeuge, Maschinen und Anlagen aus der Ferne überwachen, Messdaten einsehen, Positionen bestimmen und Konfiguration anpassen. Die Datenlogger der imc BUSDAQflex-Serie bieten verschiedene Möglichkeiten des Fernzugriffs:
Manueller Fernzugriff
imc BUSDAQflex unterstützt die Standard-Protokolle ftp und https für einen manuellen Fernzugriff. Anwender können so über ein Standard ftp-Programm Messdaten laden oder über einen Internetbrowser auf den Datenlogger zugreifen. Ist der Logger mit dem optionalen imc REMOTE Webserver ausgestattet, verfügt er über eine eigene „Homepage“. Die Gestaltung der Seiten erfolgt durch Drag & Drop fertiger Anzeige- und Bedienelement. Neben der reinen Datendarstellung sind auch Interaktionen wie Starten, Stoppen, Triggern, etc. möglich.
Automatischer Datentransfer
Mittels der Windows-Software imc LINK können Anwender einen automatischen Datentransfer von imc Messsystemen zu Ihrem PC oder einem Server realisieren. Darüber hinaus können Live-Informationen über den Status einer Messung und des Messgerätes sowie GPS-Daten dargestellt werden. Besonders komfortabel ist die Möglichkeit, die transferierten Daten direkt an imc FAMOS zur automatischen Auswertung zu transferieren oder strukturiert in die Messdatenbank imc SEARCH abzulegen.

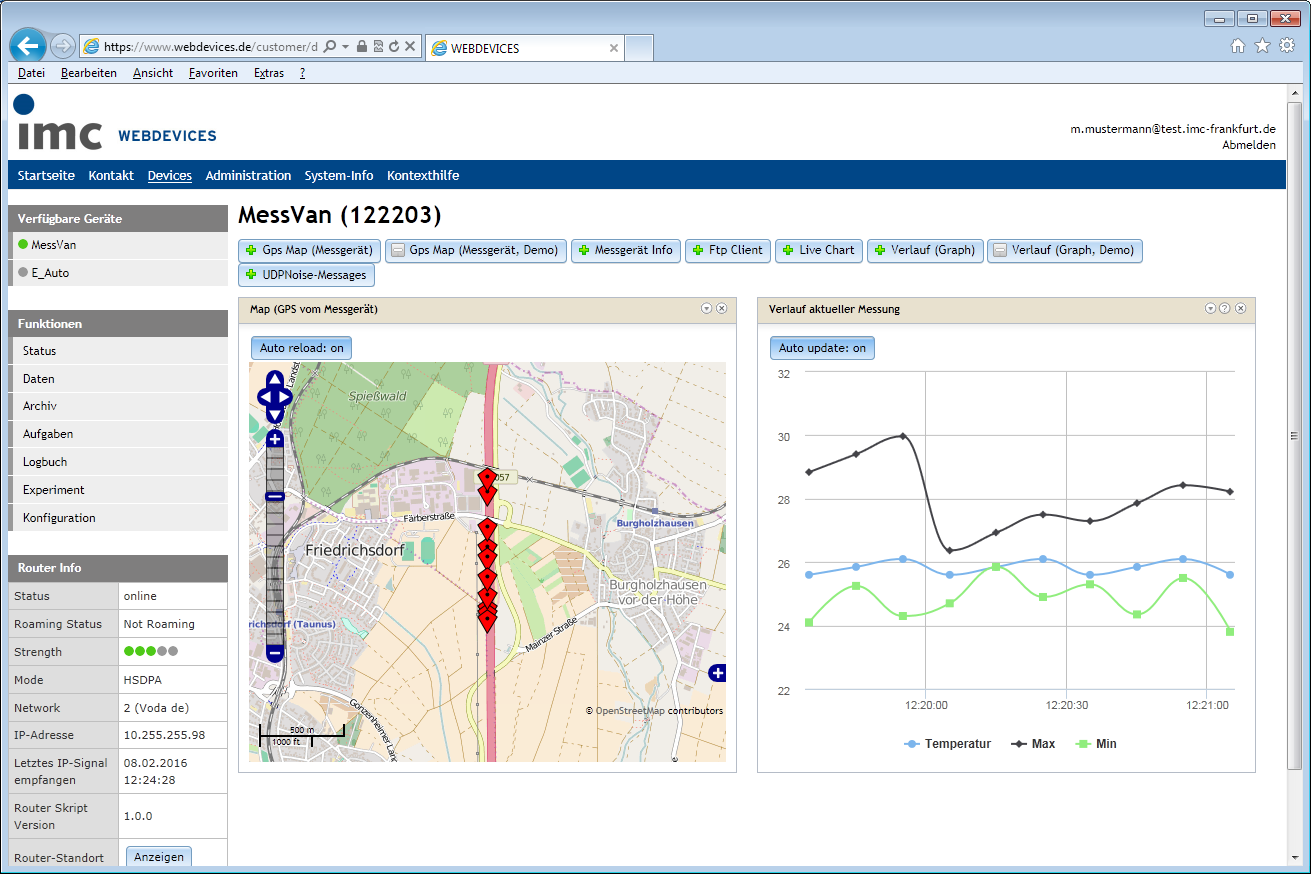

Cloud-Anbindung
Mittels der Messtechnik-Cloud imc WEBDEVICES werden Messdaten vom Logger automatisiert in die Cloud übertragen, die Datenintegrität geprüft und wenn gewünscht auf dem Logger gelöscht. Darüber hinaus überwacht die Cloudplattform Kennwerte und informiert bei Überschreitung per SMS oder E-Mail. Der Zugriff auf die Cloud erfolgt mit einem Standard-Internetbrowser. Anwender können live Statusinformationen, GPS-Positionen und Kennwerte verfolgen sowie Messdaten herunterladen.
Clevere Funktionen
Sleep/Standby1
Wake-on-CAN1
Auto-Selbststart bei anliegender Versorgung
Auto-Datensicherung bei Stromausfall
Umfangreiche intelligente Triggerfunktionen
Umfangreiche Echtzeitanalysen (imc Online FAMOS)
CAN-Botschaften senden (mit imc Online FAMOS)
1: Nur bei reiner CAN-/LIN-Ausstattung ohne weitere Feldbussinterfaces wie CAN FD, FlexRay, etc.
Intelligent mit imc Online FAMOS
Die Echtzeitplattform imc Online FAMOS erlaubt es, eingehende Messdaten direkt in Resultate zu verwandeln und dies ohne PC direkt im Messgerät.
Flexibel erweitern um Messmodule
Perfekt ergänzt wird der Datenlogger imc BUSDAQflex durch die Messmodule der imc CANSASflex-Serie. Die Module werden mittels Klickmechanismus direkt an den Logger angedockt und erweitern diesen um verschiedenste analoge und digitale Eingänge. Im Ergebnis erhält der Anwender ein besonders kompaktes und modulares Messsystem.
Klickmechanismus für mehr Komfort
Die Module der imc CANSASflex-Serie lassen sich mittels Klickmechanismus schnell verbinden: und zwar mechanisch und elektrisch. Somit kann der Anwender auf einfachste Weise Module zu einem Block zusammenklicken. Die Verkabelung zwischen den Modulen entfällt.
Eigenschaften
| imc BUSLOGflex | imc BUSDAQflex-2S | imc BUSDAQflex-2 | imc BUSDAQflex-4 | imc BUSDAQflex-6 | imc BUSDAQflex-8 | imc BUSDAQflex-12 | |
|---|---|---|---|---|---|---|---|
| Busschnittstellen | |||||||
| CAN-Knoten | 2 | 2 | 2 | 2 (max. 4) | 2(max. 6) | 2 (max. 8) | 2 (max. 12) |
| Erweiterbar | nein | nein | nein | ja | ja | ja | ja |
| Unterstützte Erweiterungsmodule | max. 1 Modul | max. 2 Module | max. 3 Module | max. 5 Module | |||
| CAN | |||||||
| CAN FD | |||||||
| LIN | |||||||
| FlexRay | |||||||
| J1587 | |||||||
| XCPoE | |||||||
| PROFIBUS | |||||||
| PROFINET-IRT | |||||||
| Modbus | |||||||
| ARINC | |||||||
| MVB (EMD or ESD) | |||||||
| Kistler RoaDyn | |||||||
| APPMOD | |||||||
| Ein- und Ausgänge | |||||||
| Digitale Eingänge | 4 | 4 | 4 | 4 | |||
| Digitale Ausgänge | 4 | 4 | 4 | 4 | |||
| Konnektivität | |||||||
| Ethernet 100 Mbit | |||||||
| WLAN-Adapter (intern) | |||||||
| UMTS/LTE, 3G/4G (extern) | |||||||
| GPS-Anschluss | |||||||
| Display-Anschluss | |||||||
| Datenspeicherung | |||||||
| Ringspeicher | |||||||
| Speicherkartenslot | CF-Karte | CF-Karte | CF-Karte | CF-Karte | CF-Karte | CF-Karte | CF-Karte |
| Software | |||||||
| Vektor-Datenbank (DBC) | |||||||
| imc Online FAMOS (Echtzeitanalyse) | |||||||
| ECU-Protokolle (CCP, XCP, etc.) | |||||||
| imc REMOTE Webserver | |||||||
| imc STUDIO |
Legende: standard, optional
1: Längere Lieferzeit
