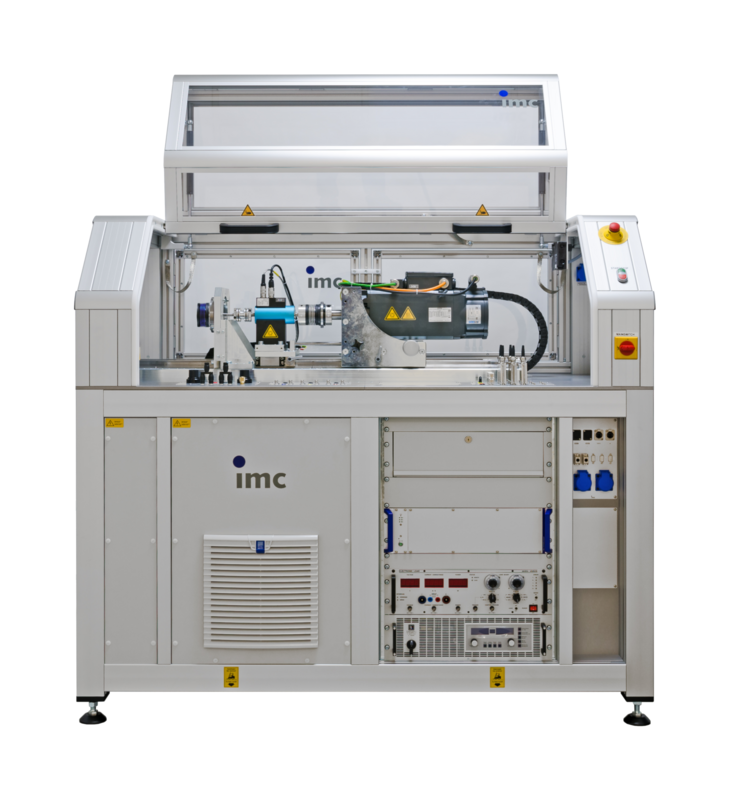

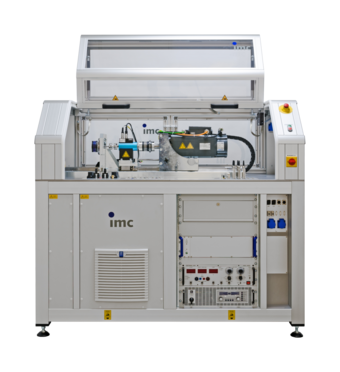

E-Motorprüfstand für Qualitätssicherung und Entwicklung
Einsatzgebiet: Abnahmeprüfung von ABS-Motoren
- Der Prüfstand dient der Validierung von ABS-Motor-Spezifikationen
- EC/BLDC-Motoren können geprüft werden
- Desweiteren sind Messungen und Tests von ECU-Software für BLDC-Motoren möglich
- Realisierung von fertigungsbegleitenden Tests
Integriert messen, steuern und regeln mit imc:

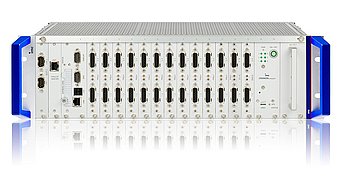

- Messdatenerfassung mit imc CRONOScompactmit Abtastraten von bis zu 100 kS/s pro Kanal
- imc-Softwarelösung für Entwicklungsprüfstände
- Messarten:
- Kennlinienprüfung
- Back EMK (elektromotorische Kraft)
- Rastmoment, Reibmoment
- Widerstand
- Rampenprofile
- Prüfung der Hall-Sensoren

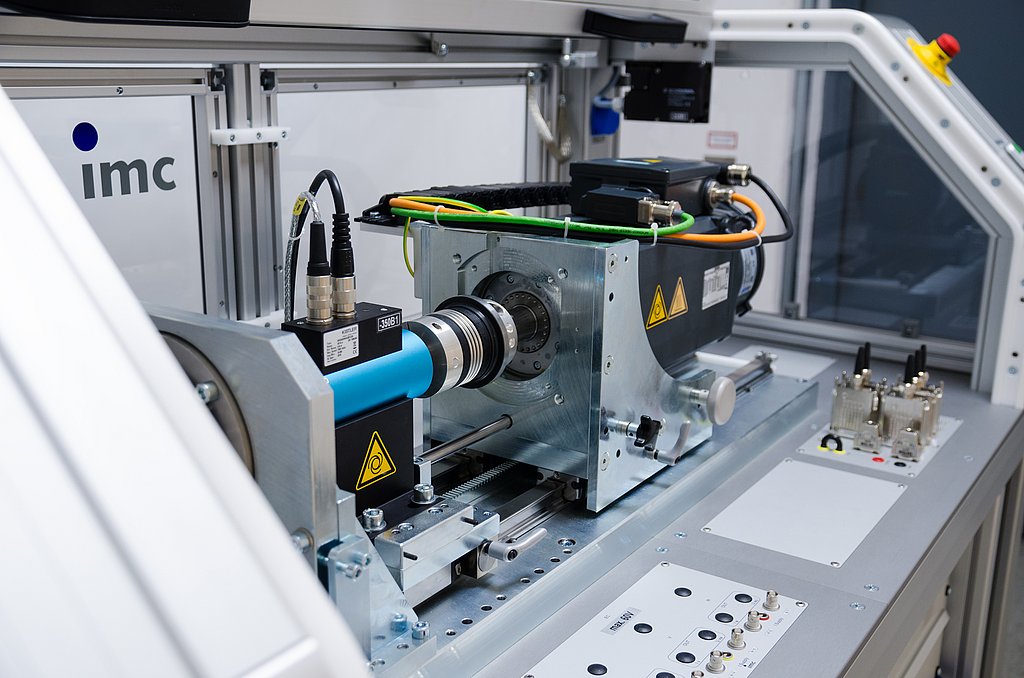

Dieser imc-Standardprüfstand ist an die Anforderungen des Kunden angepasst. Beim Prüfstand kommen Komponenten mit einem hohen Wirkungsgrad zum Einsatz: So wird die vom Bremsmotor aufgenommene Energie wieder ins Netz zurückgespeist und lässt sich wieder für die elektrische Antriebsenergie nutzen. Durchschnittlich nimmt der Prüfstand dadurch nur etwa 0,5 kW elektrische Leistung auf.
