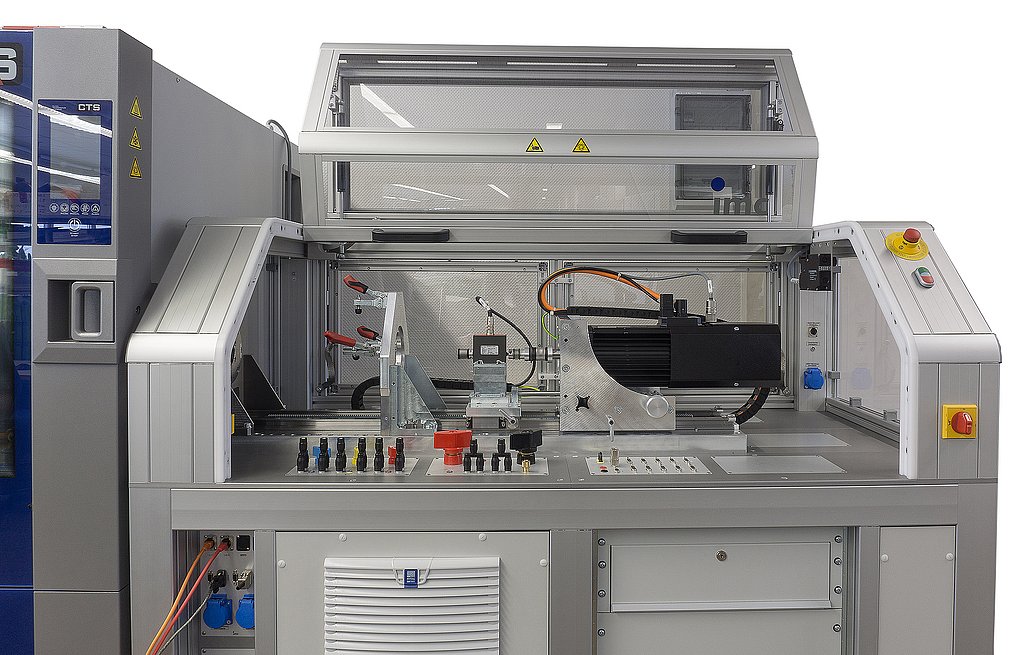

EC-/DC-Motorenprüfstand mit Klimakammer
Motorkennlinie, Rast- & Reibmoment, Drehmomentkonstante, generatorische Spannung
Automatisierung für effiziente Prüfabläufe:
- DC- und EC-Motoren können vollautomatisch mit seriell ablaufenden Prüfarten getestet werden
- Geeignet für Prüflinge bis 20 Nm, 12.000 U/min.
- DC-Netzteil: 80 V, 340 A für Versorgung des eingebauten EC-Controllers oder der DC-Motoren
- Vollautomatische Reportgenerierung nach jeder Prüfart
- Alle Prüfungen sind konfigurierbar inkl. Wahl der Betriebsart des Prüflings (drehzahl- oder drehmomentgeregelt)

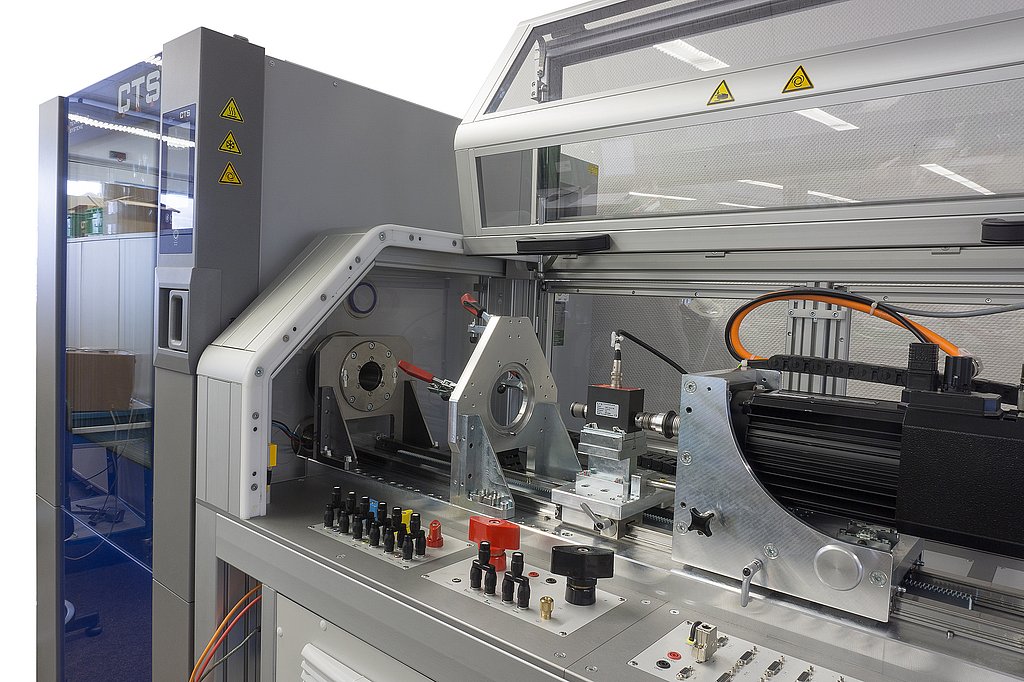

- Alle Prüfungen können optional in einer Klimakammer gefahren werden
Integriert messen, steuern und regeln mit imc:
- Messdatenerfassung mit imc CRONOSflex mit schnellen 2.000 kHz Summen-abtastrate, analoge Bandbreite der Messkanäle bis 48 kHz

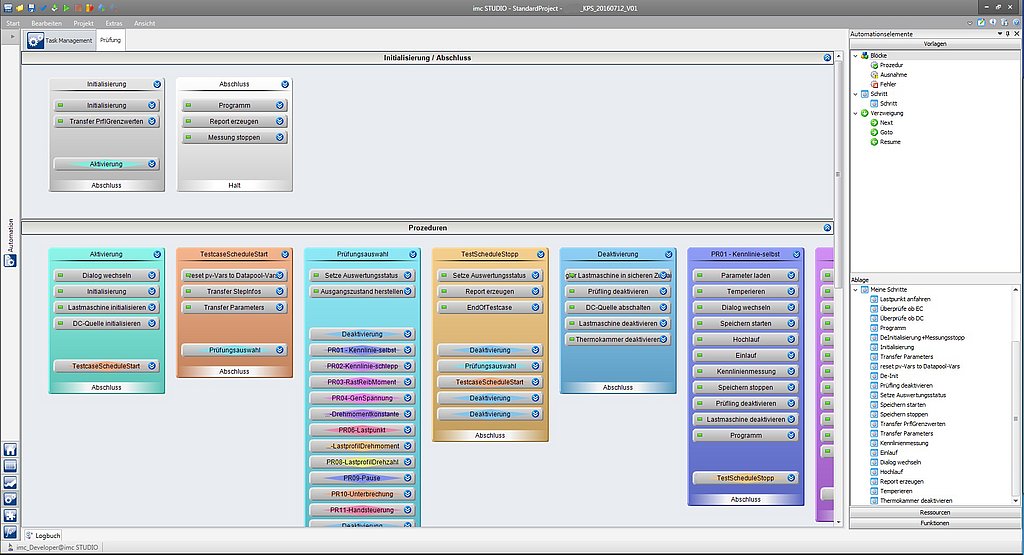

- Die Prüfstandssoftware mit imc STUDIO ermöglicht:
- Die Ablaufsteuerung und Regelung
- Berechnung und Visualisierung der Kennwerte mit Trendverlauf in quasi Echtzeit
- Automatisierte Dateiablage
- Reporterstellung mit imc FAMOS
- Schlüsselfertige Komplettlösung aus einer Hand
Der Kunde hat mit dem Prüfstand die Möglichkeit, eine Vielzahl an Motortypen im Automobilbereich (z.B. Lenkungs- oder Stellmotoren) zu prüfen. Die automatisierten Abläufe und die Flexibilität des Prüfstands sind eine Voraus-setzung für Produktivitätssteigerungen in der Entwicklungsphase eines Motors.
