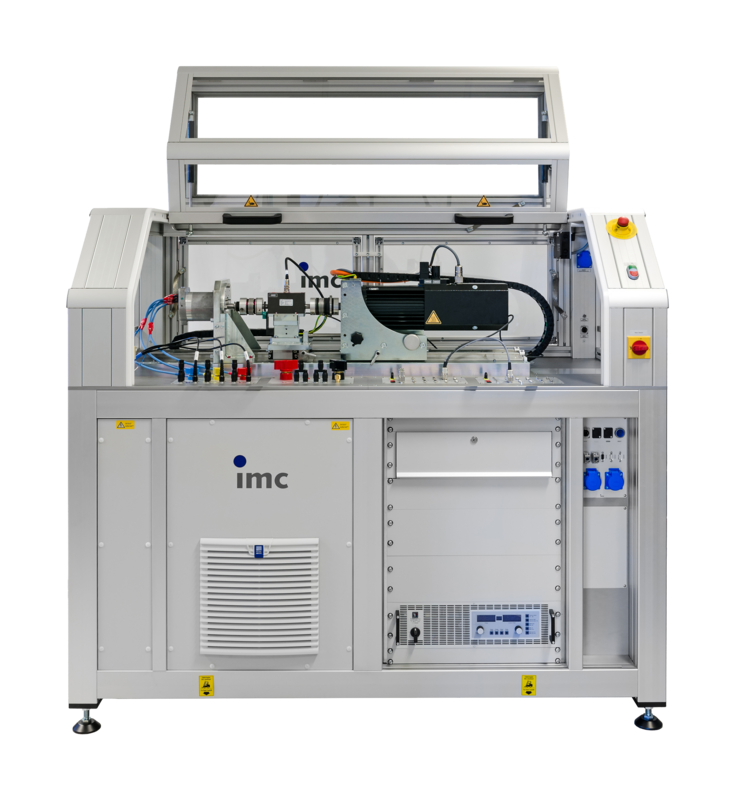

Entwicklungsprüfstand für EC-Motoren (mit und ohne eigene ECU)
Alle Prüfabläufe lassen sich automatisieren
EC-Motoren mit und ohne eigene ECU sowie DC-Motoren können vollautomatisch mit seriell ablaufenden Prüfarten getestet werden
- Geeignet für Prüflinge bis 20 Nm und 12.000 u/min
- Max. Prüflingsversorgung: 80 VDC, 170 A
- Prüfarten: Kennlinie mit und ohne Feldschwächung, Drehmomentwelligkeit, Rastmoment, Reibmomente, Back-EMF
- Alle Prüfungen sind durch Parameter ohne Programmierung konfigurierbar
- Einfache Erstellung neuer Prüfarten mit der Software imc STUDIO
Integriert messen, steuern und regeln mit imc:
- Messdatenerfassung mit imc CRONOSflex mit 2.000 kHz Summenabtastrate und analoge Bandbreiten der Messkanäle bis 48 kHz
- Berechnung und Visualisierung der Kennwerte mit Trendverlauf in Echtzeit
- Automatisierte Messdatenablage
- Reporterstellung mit der Signalanalyse-Software imc FAMOS
- Ablaufsteuerung und Regelung der Prüfungen in Echtzeit mit imc CRONOSflex
- Schlüsselfertige Komplettlösung aus einer Hand
Mit diesem Prüfstand haben Sie die Möglichkeit, eine Vielzahl an Motortypen im Automobilbereich (z.B. Lenkungs- oder Stellmotoren) vollautomatisch zu prüfen. Die automatisierten Abläufe und die Flexibilität des Prüfstands gewährleisten Produktivitätssteigerungen in der Entwicklungsphase eines Motors.
