Kennlinien-Tischprüfstand für DC- & EC-Motoren
Kompakter Prüfstand, hohe Testproduktivität
- Der Prüfstand dient Forschungs- und Entwicklungszwecken und bietet daher eine breite Auswahl an Mess- und Auswertemöglichkeiten

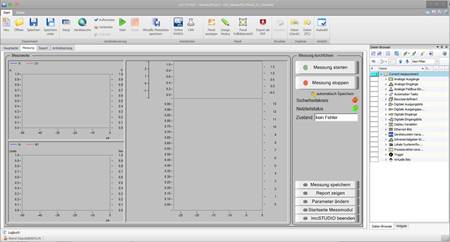

- Bedienung des Prüfstands über die frei programmierbare Software imc STUDIO
- Der Prüfstand besteht aus Lastmaschine und Frequenzumrichter, Messwellen, Kupplungen, Motoraufnahmen, Getriebe und Ansteuerungen
- 8-kanaliges Messsystem mit 48 kHz Bandbreite, isolierten Eingängen und einer Summenabtastrate von 400 kHz
Die Eckdaten:
Prüflinge
- Motortypen: DC, EC (BLDC) und Schrittmotoren
- Digitale Motorcontroller von Technosoft für die EC- und Schrittmotoren
Lastmaschine
- Antriebe und -systeme mit einer elektrischen Leistung von bis zu 500W DC
- Drehzahlen bis 8.000 1/min, mit Getriebe bis 20.000 1/min
Drehmomentmessung
- 2 Drehmomentsensoren mit den Messbereichen 0,2 Nm und 2/20 Nm (Zweibereichs-Drehmomentmesswelle)
