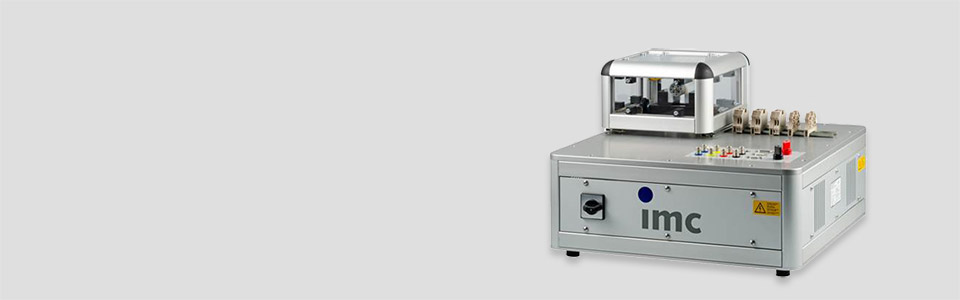

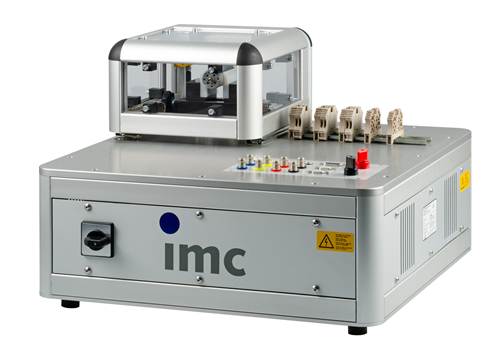

PI-Tischprüfstand für DC- und EC-Motoren

Parameter-Identifikationsverfahren (PI) beschleunigt Tests

• Der Prüfstand dient Forschungs- und Entwicklungszwecken und bietet daher eine breite Auswahl an Mess- und Auswertemöglichkeiten

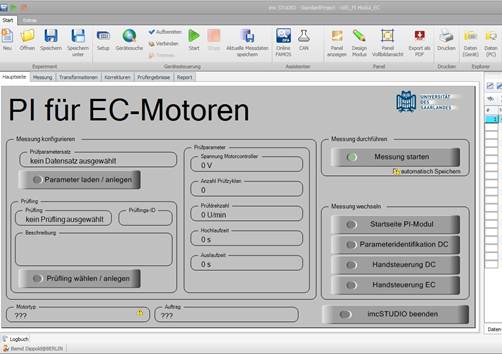

• Zur Steuerung, Messdatenaufzeichnung und -auswertung kommt die  frei programmierbare Software imc STUDIO zum Einsatz
• Die Auswertung erfolgt mit dem Parameter-Identifikationsverfahren  (PI-Verfahren) ohne mechanische Kopplung des Prüflings an eine Lastmaschine, Drehmomentmesswelle, o.ä.

Die Eckdaten:

Prüflinge

• Motortypen: DC, EC (BLDC) und Schrittmotoren
• Digitale Motorcontroller von Technosoft für die EC- und Schrittmotoren
• Antriebe und -systeme mit einer elektrischen Leistung von bis zu 500W DC
• Drehzahlen bis 20.000 1/min (nur begrenzt durch Motorcontroller)

Messsystem

• 8-kanaliges Messgerät imc C-SERIE mit 48 kHz Bandbreite, isolierten Eingängen und einer Summenabtastrate von 400 kHz. Das Messgerät ist als externes Stand-Alone-System ausgeführt und kann auch für andere Messaufgaben verwendet werden.
