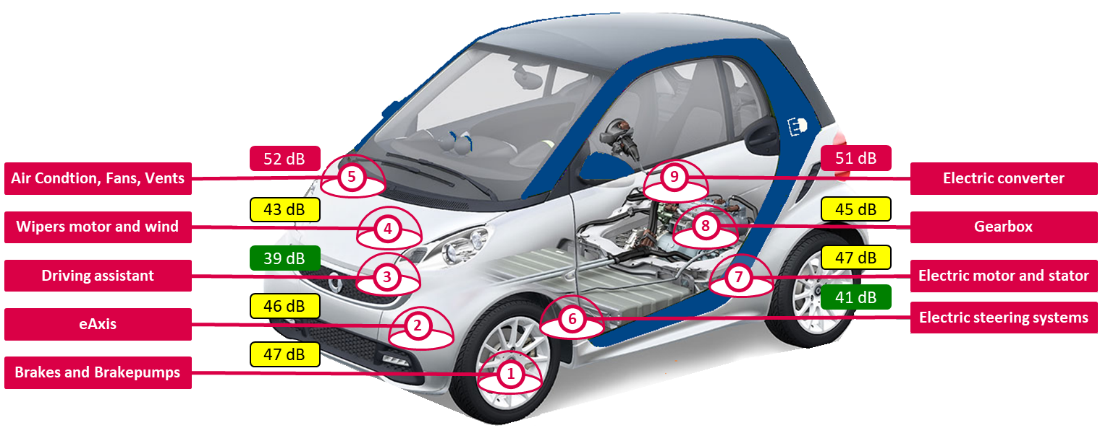

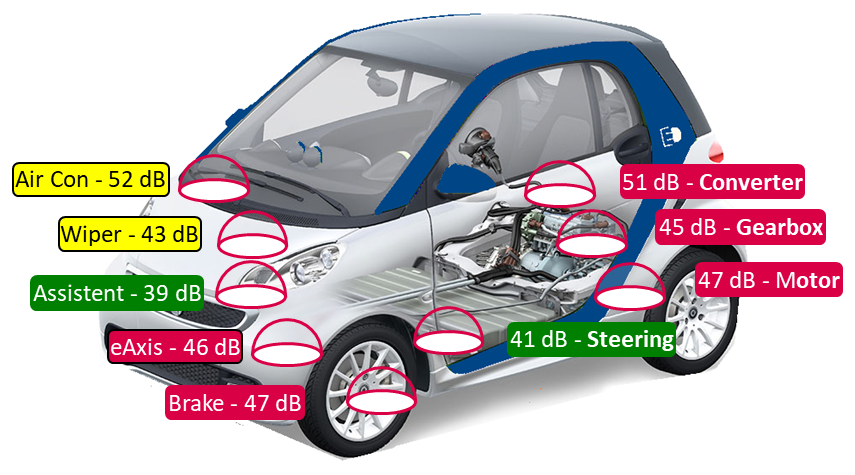

Was wäre, wenn die eingebauten Komponenten vor dem Einbau auf akustische Grenzwerte gemessen würden?
- Dann würden wir ihren Einfluss auf das NVH-Verhalten im Voraus kennen.
- Wie kann die Schallemission eines Bauteils bestimmt werden?
Was ist Schallleistung?
Die Schallleistung ist die Schallenergie, die von einem Bauteil oder einer Maschine in alle Richtungen abgegeben wird. Sie ist abstandsunabhängig und kann nicht mit einem einfachen Schallpegelmesser gemessen werden.
So berechnen Sie den Schallleistungspegel?
Hüllflächenmethode für Schalldruckpegel
ISO 3745 Genauigkeitsklasse 1, für reflexionsarme Räume und Halbräume, Kriterium für Messumgebung K2 ≤ 0,5 dB
ISO 3744 Genauigkeitsklasse 2, für ein freies Schallfeld über einer reflektierenden Ebene, Kriterium für die Messumgebung K2 ≤ 4,0 dB

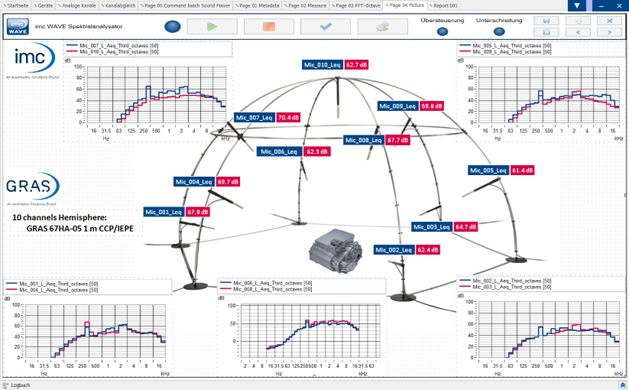

Beispiel für eine Schallleistungsmessung mit 10 Mikrofonen und einer 10-kanaligen CCP GRAS-Halbkugel.

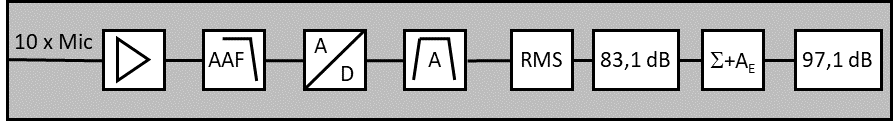

Die Bestimmung der Schallleistung mit 10 Mikrofonen erfolgt in der Regel in den folgenden Schritten:
Platzieren Sie die 10 Mikrofone für die Schallleistungsmessung so, dass sie auf einer imaginären Hüllfläche um den Prüfling in einem bestimmten Abstand (Radius) angeordnet sind.
Achten Sie darauf, dass die Mikrofone gleichmäßig verteilt sind und den Schall aus verschiedenen Winkeln einfangen, um eine genaue Darstellung der Gesamtschallleistung zu erhalten.
Nehmen Sie die Schalldaten mit allen 10 Mikrofonen gleichzeitig auf.
Berechnen Sie den durchschnittlichen Schalldruckpegel (Leq) für jedes Mikrofon während des Aufzeichnungszeitraums.
Berechnen Sie einen gemittelten LEQ-Wert auf der Grundlage der LEQ-Werte und addieren Sie die Hüllfläche in dB zum Schallleistungspegel.
Es ist wichtig, kalibrierte Mikrofone zu verwenden und standardisierte Messverfahren wie ISO 3744, ISO 3745 zu befolgen, um genaue und zuverlässige Ergebnisse zu erhalten.

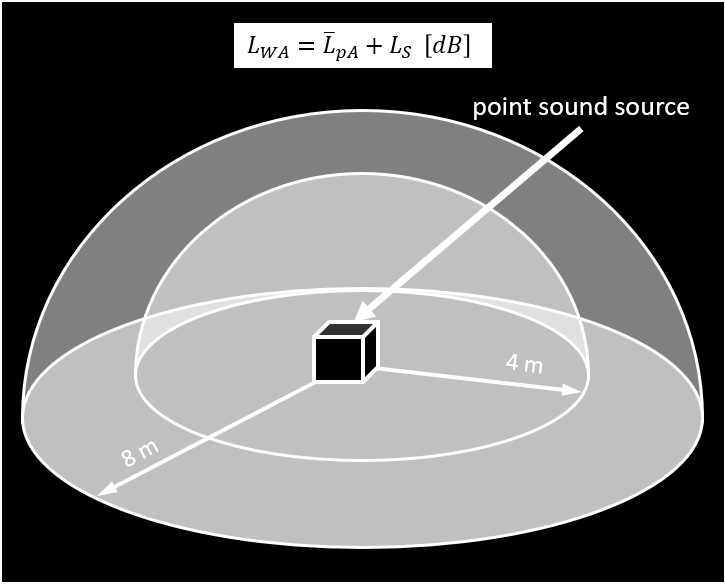

Die Schallleistung ist unabhängig von der Entfernung:
Unabhängig von der Entfernung des Schallpegelmessers bleibt die Schallleistung die gleiche, sie hängt nur von der Schallquelle ab
Wissenschaftliche Tatsache:

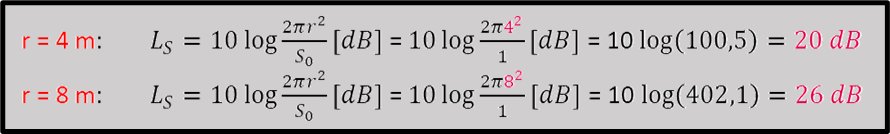

Der Schallpegel ändert sich mit dem Abstand zur Schallquelle. Wenn der Abstand zur Schallquelle doppelt so groß ist, verringert sich der Schallpegel um 6 dB
Die Summe aus Schallpegel [dB] und Oberfläche [dB] bleibt gleich
Dies wird jedoch durch die Integration über die Oberfläche aufgehoben
