Mit Batteriespannungen von 800V - und zukünftig möglicherweise auch darüber hinaus - setzen moderne E-Fahrzeuge neue Standards bei der Ladegeschwindigkeit und Reichweite. Test- und Entwicklungsingenieure in der Fahrzeug- und Batteriesystemtechnik sowie in Prüfinstituten stehen dadurch vor neuen Herausforderungen und benötigen robuste, zukunftssichere Testlösungen.

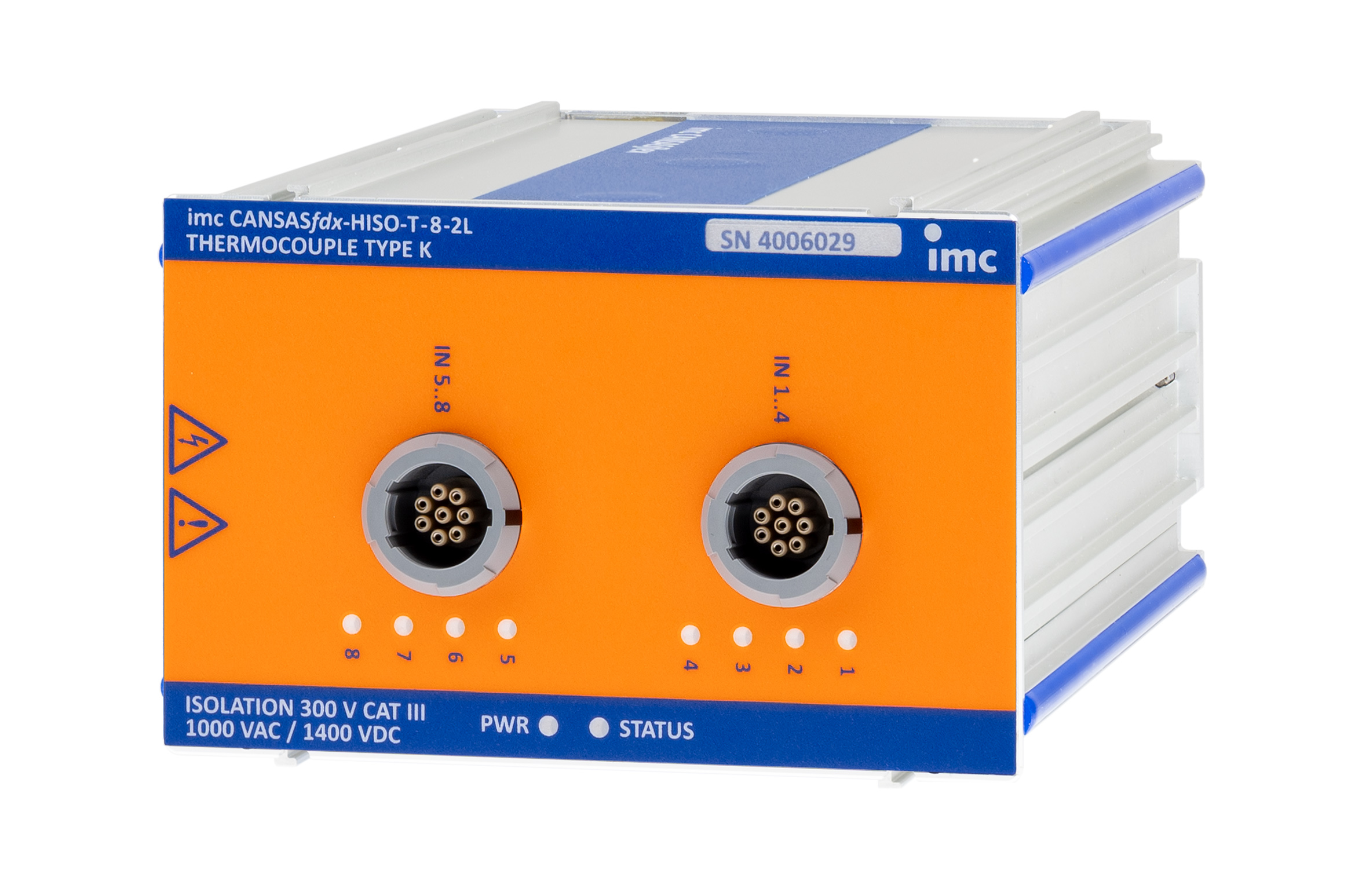

Hier setzt das neue CANSASflex HV-Modul (Abb. 2) an: Es bietet eine durchgängige Isolierung bis zu 1400V, überzeugt durch hohe Messgenauigkeit und lässt sich nahtlos in moderne Testumgebungen integrieren.
Die wichtigsten Merkmale:
- 8 Temperatur-Kanäle über LEMO.2P-Redel-Steckverbinder.
- Vier Thermoelemente vom Typ K pro Redel-Steckverbinder.
- Hohe Sicherheitsisolation: bis zu 1400 Vdc mit 8 kV Spitzen- und 4,4 kV Effektivwert-Prüfspannungen.
- Sehr hohe Messgenauigkeit für die Überwachung kritischer Temperaturen und Arbeitspunkte.
- Kabelloses „Click”-Design als Teil der bewährten CANSASflex (CANFX) Messsystem-Serie.
- Rack-fähig: Lässt sich nahtlos in 19-Zoll-Prüfstandssysteme integrieren.
Das neue imc CANSASflex HISO-T-8-2L Messmodul ersetzt das Vorgängermodell aus der CANSASflex-Serie und setzt neue Maßstäbe in Bezug auf formale Spezifikation, Sicherheit und Messgenauigkeit.
Seine hohe Isolationsklasse erlaubt den Einsatz innerhalb von Hochvolt-Umgebungen.
Ob beim Testen von HV-Batterien, Zwischenkreisen oder kompletten Elektroantriebssystemen - das neue Messmodul ist ein leistungsstarkes Werkzeug für präzise Temperaturmessungen mit dem Ingenieure zugleich eine zukunftssichere Messlösung für modernen E-Mobility-Testumgebungen erhalten.

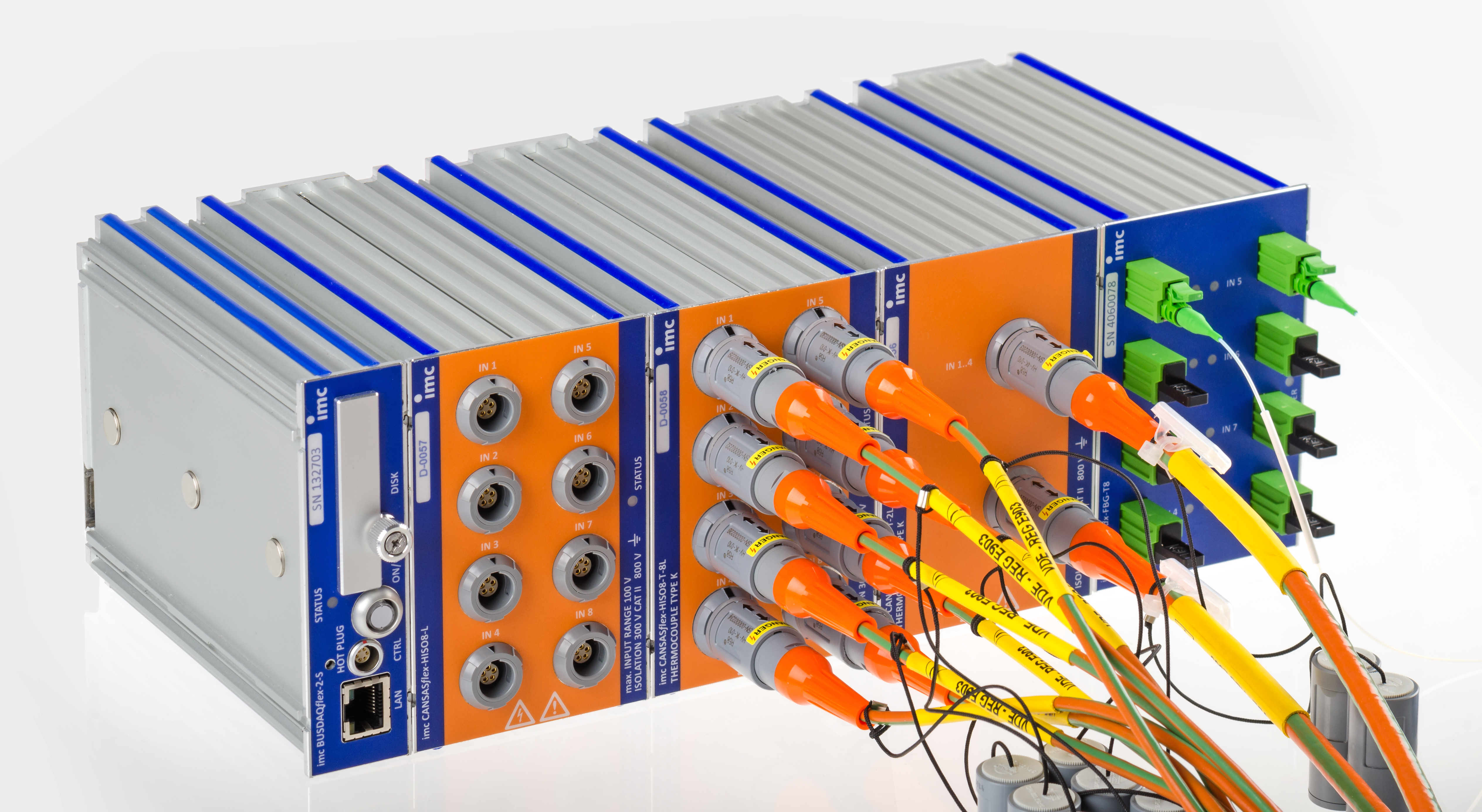

Das Messmodul ist Teil der imc CANSASflex Messsystem-Familie und verfügt daher über einen Klick-Mechanismus, über den es sich mit anderen CANSASflex Modulen werkzeugfrei elektrisch und mechanisch verbinden lässt. Darüber hinaus können alle CANSASflex Messmodule sowohl räumlich verteilt als auch als eine stationäre Messlösung installiert werden. Dies ist beispielsweise in Prüfständen und überall dort der Fall, wo eine Messlösung permanent installiert ist. Sehr häufig wird hierzu ein 19'' Rack verwendet, in das die CANSASflex Messmodule aufgrund ihres Formfaktor hineinpassen und eine integrierte Versorgung und Verbindung mit dem CAN-Bus verfügen.
Auf der imc Webseite finden sich ausführliche Angaben zu den technischen Spezifikationen und weitere Informationen zum Messmodul info.imc-tm.de/neues-can-modul-1400V
