Produktiv messen im Fahrversuch

imc CANSASfit Robuste Messmodule für mobile Anwendungen

Leistungsfähige Messmodule für mobile Anwendungen

Messmodule für den Automobilbereich müssen robust und kompakt sein, denn in Einsatzgebieten wie dem Motorraum herrschen hohe Temperaturen und es ist eng. Die neue imc CANSASfit-Serie arbeitet zuverlässig von -40° bis +125° Celcius und entspricht dem Schutzgrad IP65. Durch ihren kleinen Formfaktor ist sie ideal für Messungen in räumlich begrenzten Umgebungen.

Die Module ermöglichen den direkten Anschluss von allen typischen Signalen wie Spannung, Strom, Temperatur, Drehzahl, Weg und Geschwindigkeit. Die digitalisierten Messsignale liegen am Ausgang als CAN-Botschaft vor und können von jedem Mess-, Automatisierungs- oder Leitsystem mit CAN-Schnittstelle eingelesen bzw. aufgezeichnet werden.

Auf einen Blick

  • Messmodule für Spannung / Strom, Temperatur, Frequenz
  • Einsetzbar von -40° bis +125° C mit zulässiger Betauung
  • Robustes Gehäuse mit Schutzgrad IP65, MIL STD-810F
  • Kabellose und werkzeugfreie Verbindungstechnik (Klickmechanismus)
  • Zentraler oder verteilter Messaufbau möglich
  • Vollständige galvanische Isolation
  • Messdatenausgabe auf CAN
  • Inklusive Konfigurationssoftware

Angebot anfordern

Broschüre

Dokumentation

Klickmechanismus für mehr Komfort

Klickmechanismus für mehr Komfort

Die Module der imc CANSASfit-Serie lassen sich mittels Klickmechanismus schnell verbinden: und zwar mechanisch und elektrisch. Somit kann der Anwender auf einfachste Weise Module zu einem Block zusammenklicken. Die Verkabelung zwischen den Modulen entfällt.

Datenlogger ergänzen imc CANSAS-Module

Datenlogger ergänzen imc CANSAS-Module

Perfekt ergänzt werden diese Messmodule durch imc-Datenlogger - wie zum Beispiel imc CRONOScompact oder imc BUSDAQ. Diese dienen z.B. in Steuergeräteentwicklung und ECU-Tests der Erfassung und Echtzeitverrechnung messtechnischer Informationen aus Fahrzeug- und Feldbussen.

Modulübersicht

 T-10UTI-6ENC-6HISO-UT-6-3LHISO-T-8-2LHISO-HV-4
Kanalanzahl1066684
Abtastrate pro Kanal100 Hz1000 Hz1000 Hz1000 Hz100 Hz1000 Hz
Bandbreite pro Kanal20 Hz400 Hz2 MHz400 Hz33 Hz400 Hz
galvanisch isoliert
Sensorversorgung
Eingangssignale
Spannung
max. Spannung
60 V
100 V
1500 V
Strom 0 … 20 mA
RTD
(PT100 … PT1000)
NTC, Widerstand
(100 Ohm ... 100 kOhm)
Thermoelement
Frequenz
Weg
Winkel
Geschwindigkeit
U/min
Zeit
Stecker
LEMO
Thermo
Banane



Legende: Standard Optional

imc CANSASfit-T-10

imc CANSASfit-T-10
imc CANSASfit-T-10
imc CANSASfit-T-10
imc CANSASfit-T-10

10-kanaliges Messmodul zur Temperaturmessung

Das T-10 aus der imc CANSASfit-Serie ist ein 10-kanaliges Modul zum Messen von Temperaturen mit Thermoelementen.

Stärken:

  • Hohe Temperaturfestigkeit
  • Betriebstemperatur: -40°C bis 125°C
  • Robustes Gehäuse
  • Klein und kompakt
  • Klickbar mit gleichzeitiger mechanischer und elektrischer Verbindung
  • 24 Bit A/D-Wandlung

Typische Anwendungen:

Im mobilen Einsatz, Messen unter der Motorhaube, bei hohen Temperaturen und rauen Umgebungen.

Technisches Datenblatt imc CANSASfit-T-10

imc CANSASfit-UTI-6

imc CANSASfit-UTI-6
imc CANSASfit-UTI-6
imc CANSASfit-UTI-6
imc CANSASfit-UTI-6

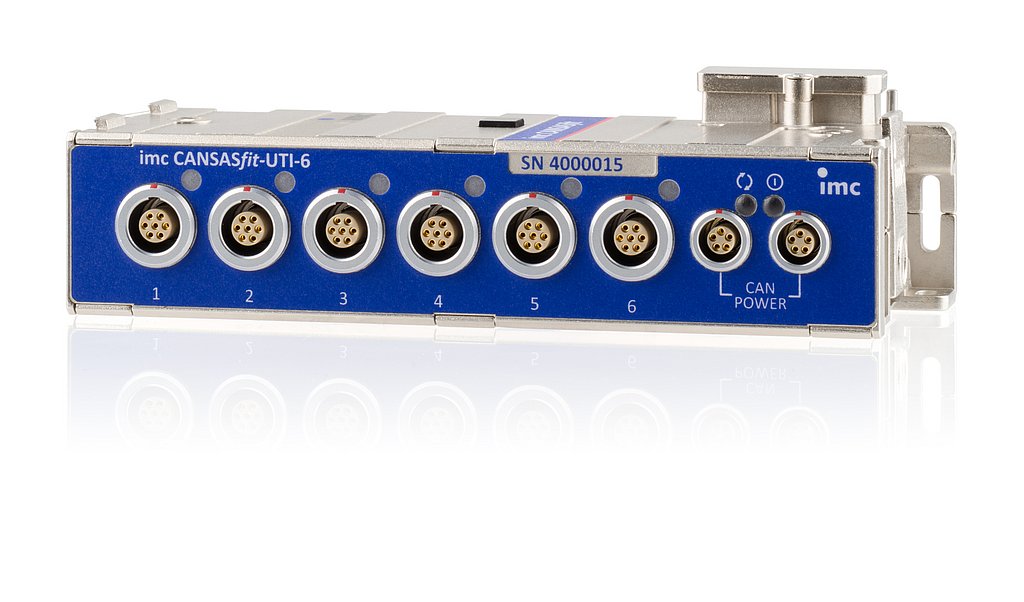

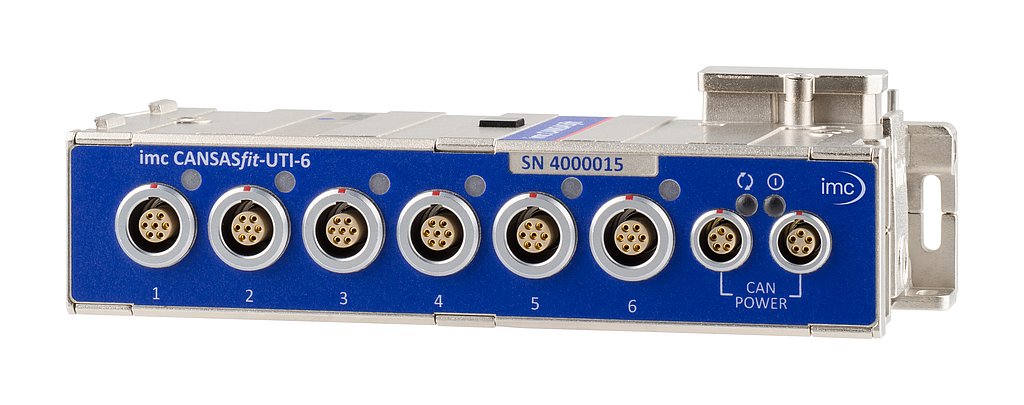

6-kanaliges Messmodul zur Spannungs-, Strom- und Temperaturmessung

Das UTI-6 aus der imc CANSASfit-Serie ist ein 6-kanaliger Messverstärker, der physikalische Messgrößen analog erfasst, digitalisiert und über CAN-Bus ausgibt.

Messgrößen:

  • Spannung (25 mV bis 60 V)
  • Strom (20 mA Sensoren)
  • Temperatur (PT100, PT1000)
  • Widerstand (z.B. NTC)

Besonderheiten:

  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • einstellbare Sensorversorgung (z.B. für aktive spannungsgespeiste Sensoren)
  • 400 Hz Bandbreite bei max. 1000 Hz Abtastrate pro Kanal
  • Messbereiche und Abtastraten individuell wählbar (in 1-, 2-, 5 Schritten)
  • 24 Bit A/D-Wandlung

Typische Anwendungen:

Robuste Messtechnik für mobilen Einsatz bei hohen Temperaturen und in rauhen Umgebungen. Insbesondere in Fahrzeugen, wie z.B. Fahrversuchsmessungen unter der Motorhaube.

  • Allgemeine Spannungssignale, incl. Fahrzeug-Bordspannungen (bis 60 V) und Strommessungen an externen Shunts (bis 50 mV)
  • Aktive spannungsgespeiste Sensoren
  • Industrielle Sensoren (20 mA) für verschiedene physikalische Größen
  • Temperaturmessung mit widerstandsbasierten Sensoren (PTxx, NTC)

Technisches Datenblatt imc CANSASfit-UTI-6

zurück

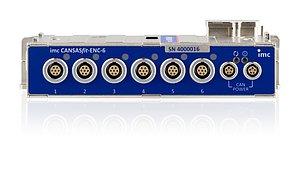

imc CANSASfit-ENC-6

imc CANSASfit-ENC-6
imc CANSASfit-ENC-6
imc CANSASfit-ENC-6
imc CANSASfit-ENC-6

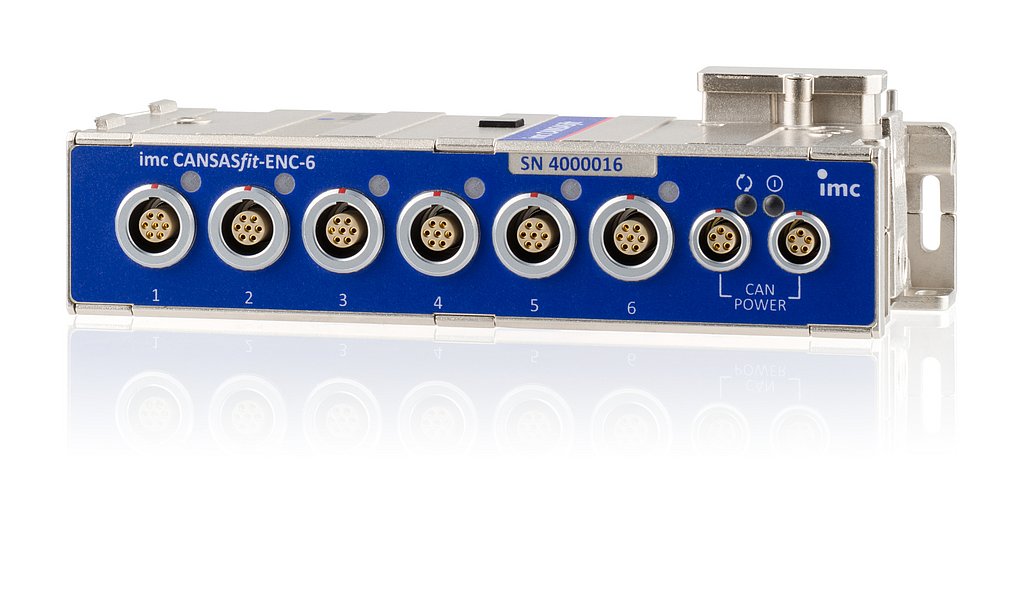

Messmodul zur Erfassung von Frequenz, Dreh-, Positions- und Winkelgeber

Das Modul ENC-6 aus der CANSASfit-Serie bietet 6 Differenzkanäle zur Ereigniszählung, Zeitmessung und einer Kombination aus Ereigniszählung und Zeitmessung. Die Betriebsarten ermöglichen die Erfassung von Inkrementalgebersensoren, wie sie bei der Bestimmung von Frequenzen, Drehzahlen und Geschwindigkeiten zum Einsatz kommen. Zur eindeutigen Bestimmung der Ereignisse bzw. der Pulse für die Inkrementalmessung ist die Schaltschwelle und die Hysterese per Software konfigurierbar.

Technisches Datenblatt imc CANSASfit-ENC-6

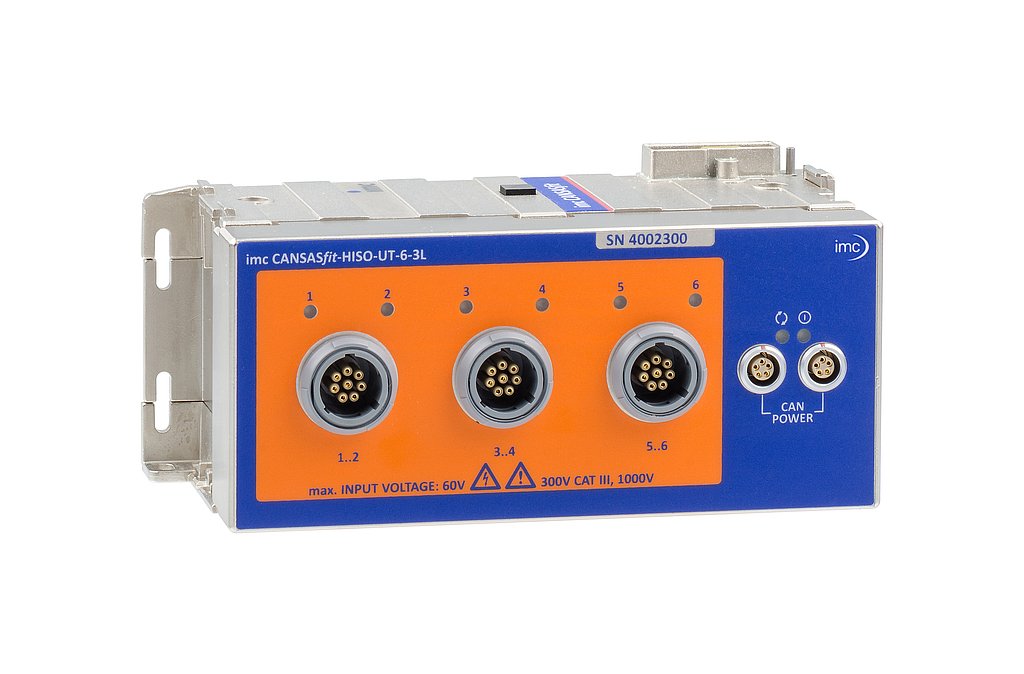

imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-UT-6-3L
imc CANSASfit-HISO-UT-6-3L

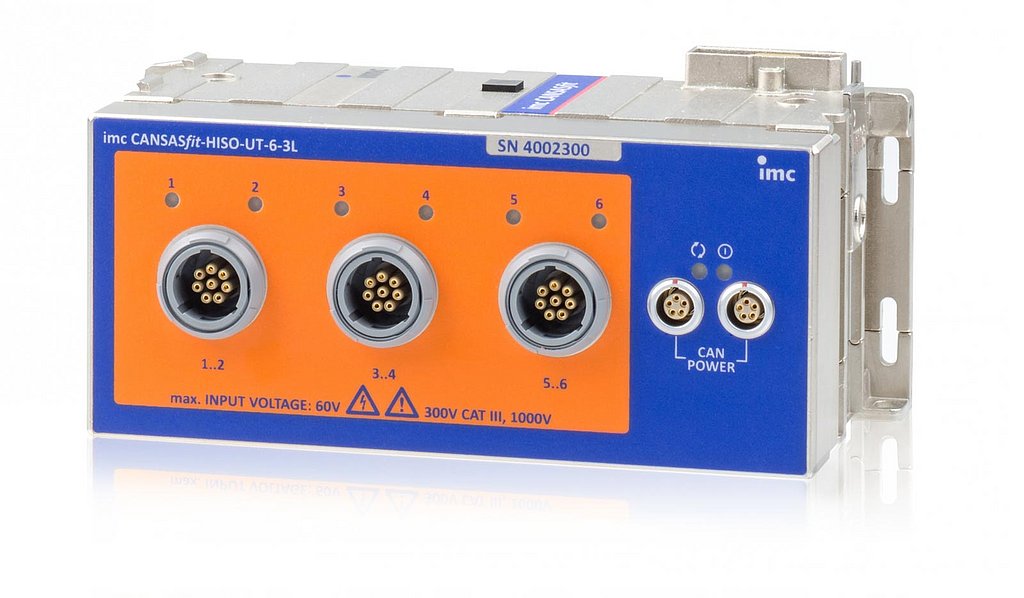

Hochisolierendes 6-kanaliges CAN-Messmodul für Spannung, Temperatur (RTD) und Widerstand (NTC)

Das Modell HISO-UT-6 erlaubt an 6 Kanälen die Messung von Kleinspannungen sowie Temperatursensoren, die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Spannung (25 mV bis 100 V)
  • Temperatur (PT100, PT1000)
  • Widerstand (z.B. NTC)
  • MEMS-Beschleunigungssensoren (5 V Versorgung)

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "3L": 3 x LEMO.2P als Sammelstecker (2 Kanäle je 8-poligem Stecker)
  • Kanalweise Sensorversorgung 5 V (8 mA) zum Betrieb von aktiven Sensoren wie insbesondere MEMS Beschleunigungsaufnehmern
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1 kSps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessungen (insb. PT100/PT1000) an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Messung von Kleinspannungen wie Batterie-Einzelzellen und Batteriemodulen
  • Strommess-Shunts auf HV-Niveau
  • Erfassung von mechanischen Belastungen und Vibrationen etwa an Hochvolt-Batterien
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-UT-6-3L

zurück

imc CANSASfit-HISO-T-8-2L

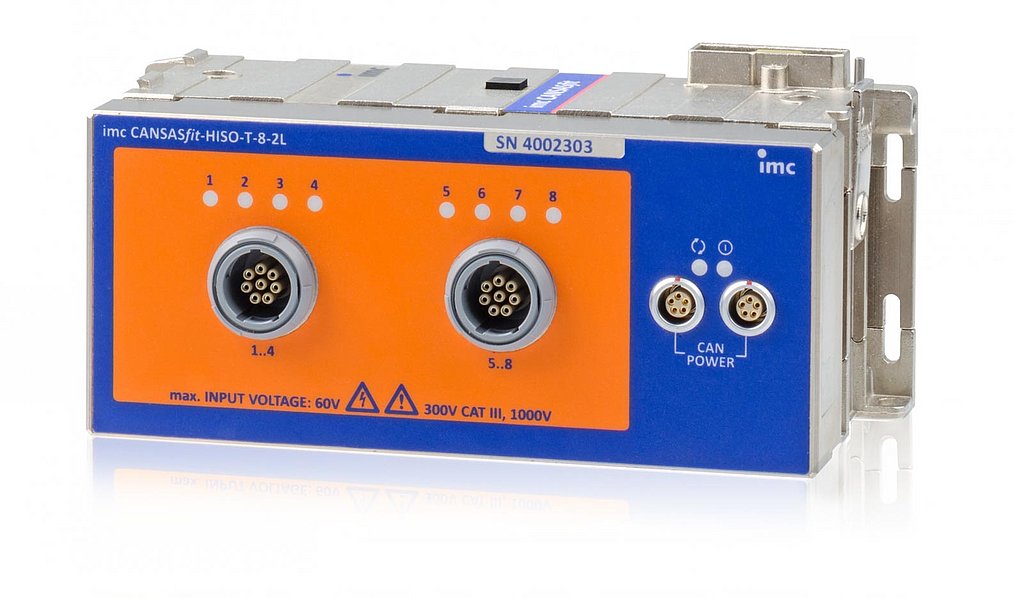

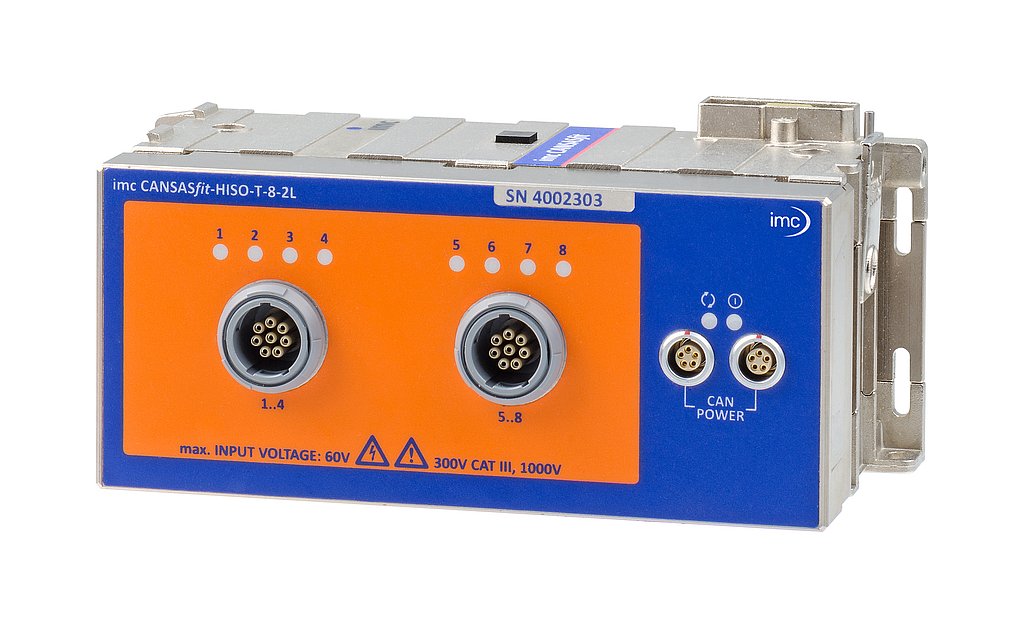

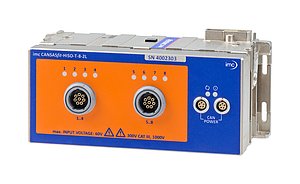

Hochisolierendes 8-kanaliges CAN-Messmodul für Thermoelemente

Das Modell HISO-T-8 erlaubt an 8 Kanälen eine Temperaturmessung mit Thermoelementen (Typ K), die auf bis zu 1000 V hohem Spannungspotential liegen:

  • Temperatur mit Thermoelementen Typ K

Besonderheiten

  • Isolation: 1000 V (Gerätesicherheitsnorm DIN EN 61010)
  • Hochspannungsfeste Anschlusstechnik
    "2L": 2 x LEMO.2P als Sammelstecker (4 Kanäle je 8-poligem Stecker)
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • Kanalindividuelle interne Vergleichsstellenkompensation
  • 24 Bit Digitalisierung und interne Verarbeitung
    CAN-Ausgabeformat wählbar: 16 Bit oder FLOAT (24 Bit Mantisse)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Temperaturmessung an Hochvolt-Komponenten bei Elektro- und Hybridfahrzeugen, wie z.B. Batterien, Brennstoffzellen und Versorgungskreise
  • Umgebungen, in denen auch in Fehlerfällen volle Personensicherheit gewährleistet werden muss.

Technisches Datenblatt imc CANSASfit-HISO-T-8-2L

imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)

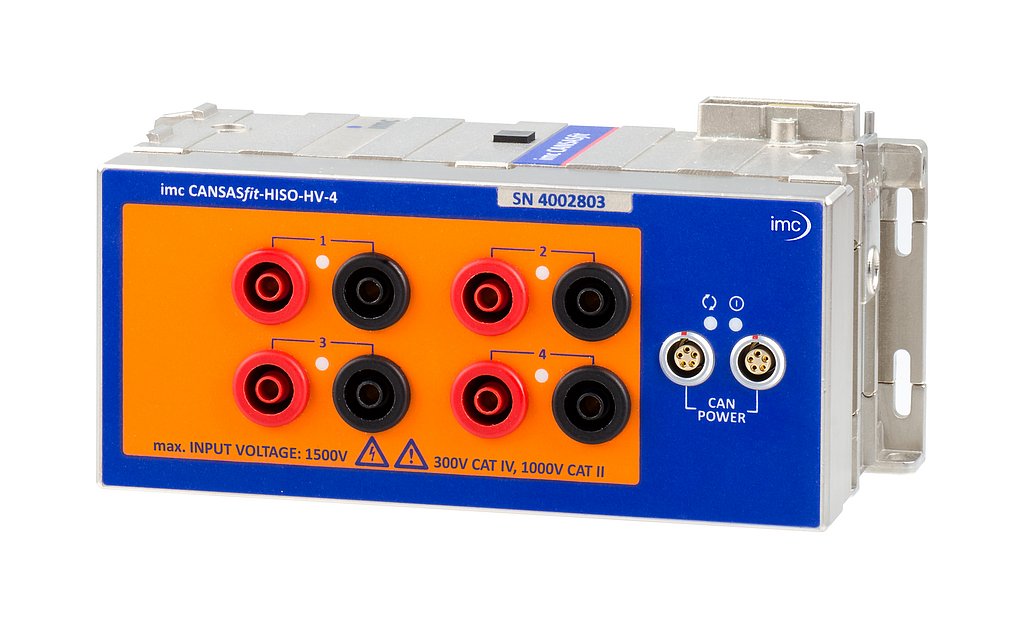

imc CANSASfit HISO-HV-4

hochisolierendes 4-kanaliges CAN-Messmodul für hohe Spannungen

Das CAN-basierte Messmodul HISO-HV-4 ist für die Erfassung von hohen Spannungen bis zu 1500 V geeignet.

Besonderheiten

  • Messbereich von +/- 1500 V
  • Hochisoliert für Messkategorie 1000 V CAT II
  • Prüfspannung: 5,4 kV ACrms
  • Kanalweise isolierte Messeingänge, individuelle Filter und ADCs
  • 400 Hz Bandbreite bei max. 1000 Sps/Kanal Abtastrate bzw. CAN-Ausgaberate
  • 24 Bit Digitalisierung mit wählbar CAN-Ausgabeformat (16 Bit oder 32 Bit FLOAT)
  • Klickbar mit allen imc CANSASfit Modulen (mechanische und elektrische Verbindung)

Typische Anwendungen

  • Tests im Bereich e-Mobility
  • Messungen an Batteriemodulen und "Full-Stack" HV Fahrzeugbatterien, HV-Zwischenkreisen ("DC Link") etc.
  • Umgebungen, in denen auch im Fehlerfall volle Personensicherheit gewährleistet werden muss

Technisches Datenblatt imc CANSASfit-HISO-HV-4

zurück
