imc CRONOScompact: Grundgeräte

Gehäusegrößen
Alle Daten im Überblick

Gehäusegrößen

imc CRONOScompact 400-RACK

Abmaße (W x H x D) in mm: 426,7 x 133,35 x 310 Gewicht: typ. 9 kg / max. 12 k

Kompaktes und robustes Tragegehäuse
17 freie Steckplätze für Messmodule¹
400 kHz Summenabtastrate

imc CRONOScompact 400-08

Abmessungen (W x H x D) in mm: 291 x 155 x 264, Gewicht: ca. 9 kg

Kompaktes und robustes Tragegehäuse
8 freie Steckplätze für Messmodule
400 kHz Summenabtastrate

imc CRONOScompact 400-11

Abmaße (W x H x D) in mm: 352 x 155 x 264, Gewicht: ca. 10.5 kg

Kompaktes und robustes Tragegehäuse
11 freie Steckplätze für Messmodule
400 kHz Summenabtastrate

imc CRONOScompact 400-13

Abmaße (W x H x D) in mm: 393 x 155 x 264, Gewicht: ca. 12.5 kg

Kompaktes und robustes Tragegehäuse
13 freie Steckplätze für Messmodule
400 kHz Summenabtastrate

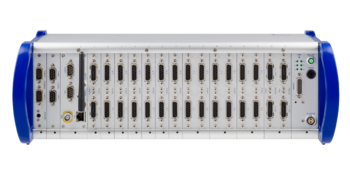

imc CRONOScompact 400-17

Abmaße (W x H x D) in mm: 474 x 155 x 264, Gewicht: ca. 14.5 kg

Kompaktes und robustes Tragegehäuse
17 freie Steckplätze für Messmodule¹
400 kHz Summenabtastrate

(1) Die Modulsteckplätze können mit analogen, digitalen und Feldbusmodulen belegt und frei kombiniert werden. Die Anzahl der verwendeten analogen bzw. digitalen Module darf 16 nicht überschreiten.

Alle Daten im Überblick

	CRC-400	CRC-400GP
Allgemein
Gehäuse	Tragegehäuse oder 19" Rack	Tragegehäuse oder 19" Rack
Max. Modulsteckplätze	8/11/13/17 [16]	8/11/13/17 [16]
System-Abtastrate	400 kSps	400 kSps
Optionale Erweiterung mit externen flex-Modulen
Interface für externe imc CRONOSflex-Module
externe Summen-Abtastrate (incl. ext. CRFX Module)		2000 kSps
Konnektivität
Ethernet	100 MBit	1 GBit
interner WLAN-Adapter 2,4 GHz (Draft-g, 54 Mbit/s)
interner WLAN-Adapter Dualband (Draft-n, 300 Mbit/s)
ext. Wireless UMTS, 3G, 4G
GPS-Anschluss
Display-Anschluss
fernsteuerbarer Hauptschalter
Programmierbare Status-Anzeige (LEDs)
isoliertes SYNC signal
Datenspeicherung
CF-Karten-Slot
CFast Karten-Slot
USB 2.0 Host-Adapter (ext. USB-Festplatte, Speicher-Stick)
Speicherung auf PC / Netzlaufwerk
Festplatte (intern)
Autonome Geräte-Fähigkeiten
komplexe Triggerfunktionalität PC-unabhängig
Onboard Echtzeit Datenanalyse (imc Online FAMOS)
Autarker Betrieb ohne PC, Selbststart (Timer, absolute Zeit)
Web-Server / Web-Designer
Multimonitoring
Synchronisation & Uhr
Master-Slave zwischen imc Systemen
NTP Netzwerk-basierte Synchronisierung
PTP Präzisions-Netzwerk-Synchronisierung
via externem GPS Signal
via externem IRIG-B & DCF-77 Signal
Feldbus-Interfaces
CAN
LIN
FlexRay
XCPoE
EtherCAT Slave
Profinet
Modbus
ARINC
MVB (EMD or ESD)
Kistler RoaDyn
Betriebsbedingungen
Betriebstemperatur	-20 bis +65°C	-20 bis +65°C
Erweiterter Temperaturbereich (-40 .. +85 C, inkl. Betauung)
Schock und Vibration	MIL 810F (40g), IEC 60068-2-27, IEC61373 cat1, class A, B
Stromversorgung
DC Eingang 10V bis 50V
isolierter Versorgungs-Eingang
AC/DC Adapter (110 bis 230VAC)
Datensicherung bei Stromausfall
USV (Bleigel-Akku)
USV mit erweiterter Kapazität (Li-Ion)
