Prüfstand für Getriebeaktuatoren
Umfangreiche Prüfung – automatisierte Auswertung – schnelle Ergebnisse
- Das Testobjekt, ein EC-Motor, wird unterschiedlichen Prüfungen unterzogen:
- Kennlinienmessung mit Akustikmessung
- Generatorische Messung
- Dynamische Momentenwelligkeit
- Handsteuerung
- Prüfung mit kundenspezifischer ECU an Stelle des eingebauten Controllers - Der Controller für den Prüfling ist in den Prüfstand und den Prüfablauf integriert und wird mittels CAN parametriert und gesteuert
- Umfangreiche Prüfparameter ermöglichen eine flexible Anpassung der Prüfabläufe an den jeweiligen Prüfling
- Temperaturgeregelte Pausen sorgen für konstante Prüfbedingungen
- Angepasste, schwingungsentkoppelte Mechanik ermöglicht eine störunempfindliche Körperschallprüfung
Integriert messen, steuern und regeln mit imc:

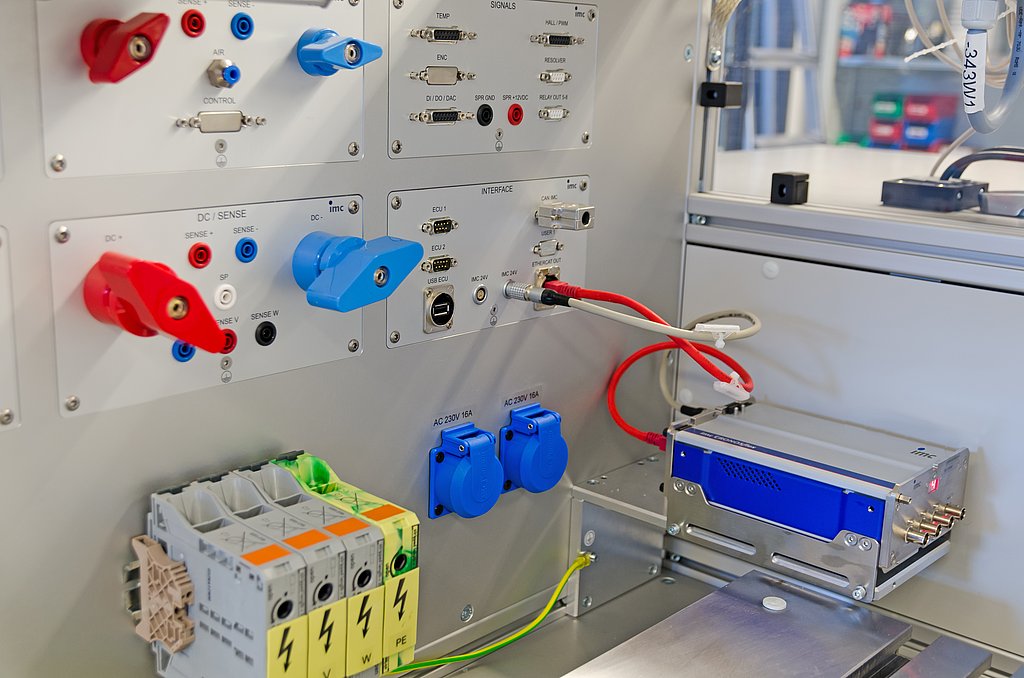

- Messdatenerfassung mit imc CRONOSflex 2000G mit Audio-Modul im Prüfraum
- Berechnung und Visualisierung der Kennwerte in Echtzeit
- Automatisierte Datenablage in Datenbank
- Nachverfolgbarkeit der Messdaten zu Prüfparametern
- Reporterstellung mit imc-Softwarelösung
- Prüfstandsablaufsteuerung und -regelung mit imc-Messgeräten
Zwei dieser Prüfstände sind weltweit bei Kunden in Würzburg und Detrot im Einsatz.
Getriebeaktuatoren werden in Doppelkupplungs- und Verteilergetrieben eingesetzt und
für die Ölversorgung verwendet. Schnelle Schaltzeiten und verbrauchsoptimierte Schalthinweise werden durch den Einsatz von elektromechanischen Komponenten im Getriebe möglich.
