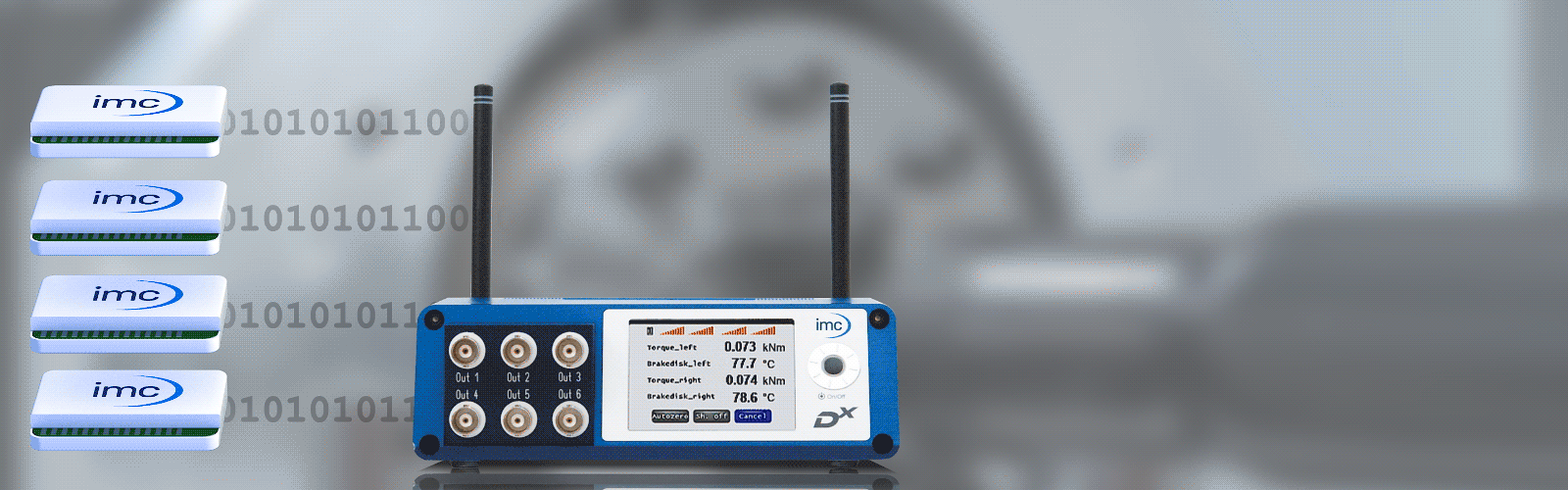

Die Dx-Sendeeinheit (SCT)
Die kompakte, 14g leichte Dx-Sendeeinheit enthält die kompletter Signalaufbereitung und Digitalisierung von bis zu 6 Kanälen sowie eine integrierte Antenne.
Ein Sender für unterschiedlichste Signale
Vorbei sind die Zeiten, in denen für jeden Sensortyp eine spezielle Sendeinheiten benötigt wurden. Die Dx-Sendeelektronik verfügt über eine universelle Signalkonditionierung, die unterschiedliche Sensortypen unterstützt.
Weiter Temperaturbereich
Ob heiß oder kalt: Die Dx-Sendeeinheit arbeitet zuverlässig in einem weiten Temperaturbereich.
Standardmäßig von -40 bis +85 °C und im erweiterten Temperaturbereich sogar von -40 bis +125 °C.
Technische Daten
| Spannungseingänge im Millivolt-Bereich: | Zwei Differenzeingänge oder vier Single-Ended-Eingänge | |
|---|---|---|
| Parameter | Wert | Bemerkung |
| Vollbrücke | 2 Eingänge | |
| Halbbrücke | 4 Eingänge | interne Halbbrückenergänzung |
| Brückenversorgung | 4,096V (max. 40 mA kurzschlussfest) | kurzschlussfest: max. 2 Vollbrücken oder 4 Halbbrücken à 350 Ω max. 1 Vollbrücke oder 2 Halbbrücken à 120 Ω |
| Eingangsbereich | ±0,244 mV bis ±1000 mV | 13 Messbereiche einstellbar |
| Thermoelement | 2 Differenzeingänge oder 4 single-ended-Eingänge | Typ: J, K |
| elektrische Spannung | 2 Differenzeingänge oder 4 single-ended-Eingänge | |
| Eingangsspannung | ±1 mV bis ±4096 mV | 13 Messbereiche einstellbar |
| Auflösung | 16 bit | |
| Genauigkeit | 0,01% bis 0,025% full scale | |
Abtastrate | Dx: max. 4,6 kHz pro Kanal Dx-HT: max. 5,0 kHz pro Kanal | |
| Antialiasing-Filter Grenzfrequenz | 6pol Butterworth-Charakteristik 1/5 der Abtastrate | Grenzfrequenz 1/5 der Abtastrate |
| Spannungseingänge im Volt-Bereich: | Ein Differenzeingang und ein Single-Ended-Eingang | |
| Parameter | Wert | Bemerkung |
| elektrische Spannung | 1 Differenzeingang und 1 Single-Ended-Eingang | |
| Messbereich | ±0,011 V bis ±45,065 V | 13 Messbereiche einstellbar |
| Abtastrate | max. 4,6 kHz pro Kanal | Dx-HT: max. 5,0 kHz |
| Antialiasing-Filter Grenzfrequenz | 6pol Butterworth-Charakteristik 1/5 der Abtastrate | |
| Zusatzkanäle zur Überwachung von: | Empfangsstärke, Spannungsversorgung und Temperatur | |
| Parameter | Wert | Bemerkung |
| Versorgung des SCTs (Signal Conditioning & Transmitter) | Messbereich 6 bis 41,5 V | Auflösung 10 mV |
| Temperatur des SCTs | Messbereich: für Dx: -30 °C bis +100 °C, für Dx-HT: -30 °C bis +150 °C | Auflösung 0,034 °C |
| Empfangsstärke Messbereich | -99 dBm bis -10 dBm | Auflösung 1 dBm |
| Allgemeine Daten | ||
| Parameter | Wert | Bemerkung |
| Spannungsversorgung | induktive Versorgung mit Induktivkopf oder Statorschleife oder DC-Versorgung 8 V bis 39 V | |
| Temperaturbereich | Dx: -40 °C bis +85 °C für Dx-HT: -40 °C bis +125 °C | |
| Datentransport | Paketübermittlung mit Fehlererkennung | |
| Sendefrequenz | Dx: 13 Frequenzen im 868 MHz-Band / Dx-HT: 17 Frequenzen im 2,4 GHz-Band | frei über Fernsteuerung einstellbar - ermöglicht den parallelen Betrieb mehrerer Systeme |
| Sendeleistung | max. 10 dBm | |
| max. Summenabtastrate des Gesamtsystems | Standard Dx: 1 SCT: 4,6 kHz 2 SCTs: 7,2 kHz 3 SCTs: 3,0 kHz 4 SCTs: 4,0 kHz | Dx-HT: 1 SCT: 5,0 kHz 2 SCTs: 8,0 kHz 3 SCTs: 3,6 kHz 4 SCTs: 4,8 kHz |
| Material Gehäuse | PEEK | hochtemperaturbeständiger Kunststoff |
| Abmessungen | ca. 45 x 25 x 10 mm | |
| Gewicht | ca. 14 g | |
