Moderne Telemetrie-Systeme für Forschung, Entwicklung und Produktion
Für Messungen an rotierenden Komponenten und bewegten Bauteilen bietet imc moderne Telemetriesysteme für verschiedenste Aufgabenstellungen: Dabei reicht das Lösungsspektrum von einkanaligen Telemetriesystemen für z.B. Drehmomentmessung, über mehrkanalige und modulare Telemetriesysteme für vielkanalige Anwendungen bis hin zu Spezialsystemen wie z.B. zur drahtlosen Leistungsmessung an Antriebswellen. Es stehen Sendeelektroniken für verschiedenste Sensoren zur Verfügung wie z.B. DMS (Viertel-, Halb- und Vollbrücke), Thermoelemente und PT100/1000 wie auch IEPE-Sensoren und Spannungssignale.
Luftfahrt
Für den Einsatz an Hubschraubern und Flugzeugen bietet imc robuste Funktelemetriesysteme für bis zu 64 Kanäle. Die Systeme sind speziell für die Montage an drehenden Teilen entwickelt, wie z.B. Rotoren, Propellern, Rädern oder anderen rotierenden Maschinen. Alle Messungen erfolgen simultan, die Signale werden digital per Funk übertragen. Die gesamte Sendeelektronik ist wassergeschützt gemäß IP65 und die Sensoren, z.B. DMS, Thermoelemente, PT100/1000 oder IEPE, werden über wasserdichte Steckverbinder angeschlossen.
Bahn
Bei Anwendungen im Eisenbahnbereich sind besonders robuste Telemetrielösungen gefragt - etwa beim Testen von Achsen, Antriebs-, Motor- und Getriebewellen oder anderen rotierenden Komponenten im Antriebsstrang. Bis zu 256 Sensorsignale, z.B. von DMS, Thermoelementen oder Vibrationssensoren, können dabei simultan erfasst und übertragen werden. Die platzsparende, berührungslose Übertragungstechnik vereinfacht die Implementierung des Messsystems und sorgt für genauste Messergebnisse.
Schiffbau
Unsere Telemetriesysteme für Drehmomentmessungen an Schiffs- und Bootsmotoren lassen sich einfach installieren und sind in verschiedenen Größen - passend zur Antriebswelle - lieferbar. Abhängig von der jeweiligen Messaufgabe können dabei Ein- oder Mehrkanalsysteme eingesetzt werden. Viele Komponenten des Antriebsstrangs von Schiffen, beispielsweise Getriebewellen, wurden bereits erfolgreich mit Telemetrie-Lösungen von imc getestet, um deren Wirkungsgrad und Wirtschaftlichkeit zu optimieren.
Maschinenbau

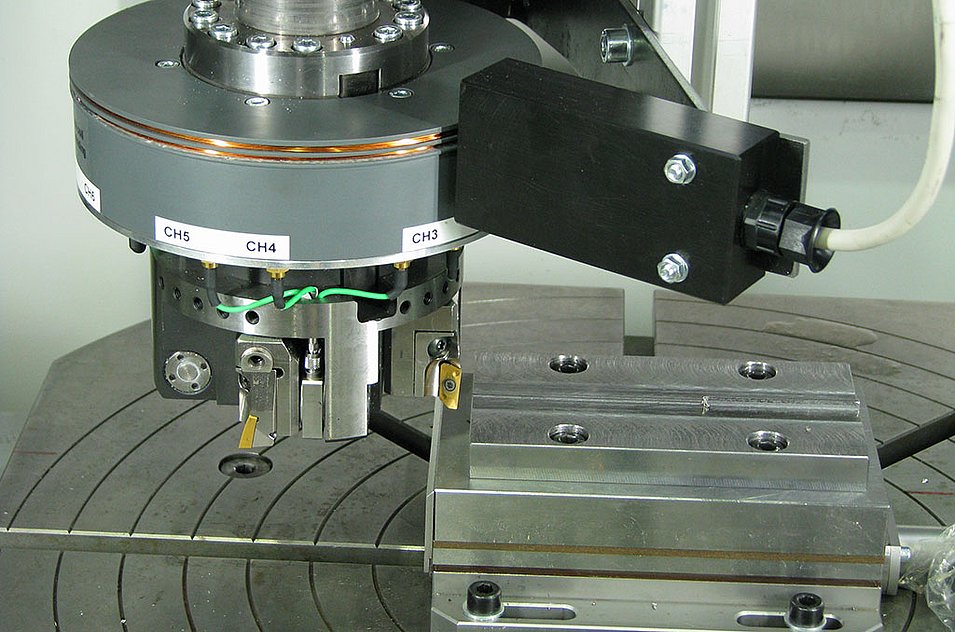

Ob an Motoren und Generatoren, Werkzeugmaschinen, Walzwerkantrieben, Papiermaschinen, Schiffsantrieben oder Windturbinen: Die Telemetriesysteme ermöglichen die berührungslose Übertragung von Messgrößen wie z.B. Drehmoment, Kraft, Druck, Vibration und Temperatur. Messsysteme mit bis zu 256 Kanälen und Datenraten von bis zu 10 Mbit/s sind verfügbar.
Windenergie

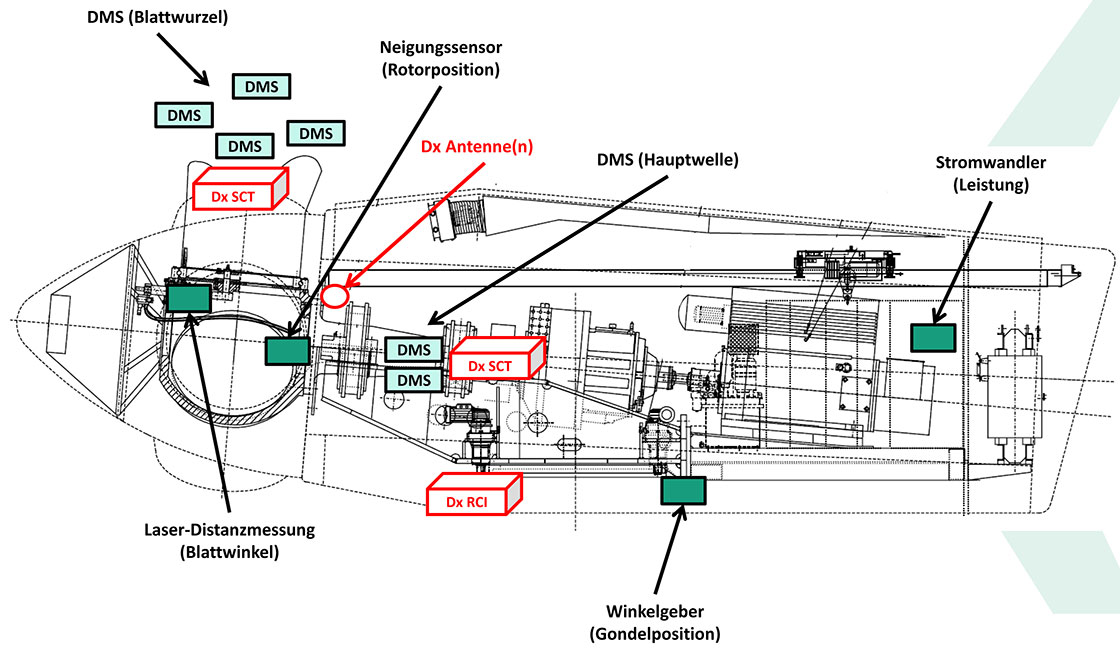

Für Anwendungen an Windenergie-Anlagen bietet imc flexible Telemetrielösungen, die Anwender bei verschiedensten Aufgabenstellungen unterstützen: Ob zur Messung von Torsion und Biegemoment an der Haupt- oder Generatorwelle einer Windkraftanlage oder zur Bestimmung des Biegemoments, der Rotorposition und des Blattwinkels am Rotorblatt.
Nutzfahrzeuge
Die Anforderungen an moderne Arbeitsmaschinen wie Bagger, Radlader, Gabelstapler und Landmaschinen sind hoch. Neben Robustheit spielt Effizienz eine immer größere Rolle. Bei der Optimierung von Antriebssystemen können Telemetrielösungen helfen. Berührungslos lassen sich Messgrößen wie Drehmoment, Wirkungsgrad, Temperatur, Druck, Traktion und Biegung mit den Telemetriesystemen erfassen.
Prüfstände
Die Telemetriesysteme von imc eignen sich bestens für den Dauereinsatz im Prüfbetrieb. Sie erfassen berührungslos Drehmomente und Vibrationen an Antriebssträngen, übertragen Temperatur von Bremsen, Reifen und Rädern und erfassen Kräfte an Getriebe- und im Kupplungsprüfständen. Die hohe Datenrate von bis zu 10 Mbit/s gewährleistet eine sichere Übertragung auch von dynamischen Sensorsignalen.
Komplette Lösung
Bei ganzheitlichen Tests von Fahrzeugen, Windenergieanlagen und Maschinen gilt es neben den Telemetriedaten häufig weitere Messgrößen zu erfassen. Die Telemetrielösungen lassen sich dazu direkt mit den imc Messsystemen verbinden. Diese bieten für alle gängigen Signale und Sensoren Messmodule und bieten Schnittstellen zu typischen Prozess- und Feldbussystemen. Alle relevanten Testdaten laufen synchron in dem imc-System zusammen. Dort können sie in Echtzeit weiter verrechnet und analysiert werden oder über verschiedene Vernetzungsmöglichkeiten übergeordneten Systemen wie einer Steuerung oder Cloud zur Verfügung gestellt werden.
T1 | TEL1 | TEL1-FLEX | MTP-NT | CTP | CTP-Rotate | Dx | Dx - HT | ||
---|---|---|---|---|---|---|---|---|---|
Anwendung | Ein-Kanal | Ein-Kanal | Ein-Kanal | Mehr-Kanal | Mehr-Kanal | Mehr-Kanal | Mehr-Kanal | ||
Merkmal | preiswert | preiswert | biegsam | modular | mobil | mobil & rotierend | modular | ||
max. Kanäle pro Transmitter | 1 | 1 | 1 | 2/4 | 4,8,16 | 4, 8, 16, 32, 64 | 4+2 | ||
max. Kanäle pro Decoder / System | 1 | 1 | 1 | 256 | 16 | 64 | 24 | ||
Technologie | |||||||||
Datenübertragung | induktiv | induktiv | induktiv | induktiv / Funk | Funk | Funk | Funk | ||
Reichweite | 35 mm | 35 mm | 35 mm | 50 mm | 2000 m | 150 m | 10 m | ||
Auflösung | 16 Bit | 12 Bit | 12 Bit | 16 (18) Bit | 16 Bit | 16 Bit | 16 Bit | ||
Energieversorgung | |||||||||
induktiv | |||||||||
Batterie / Akku | |||||||||
10 - 30 V DC | |||||||||
Ausgang (Decoder) | Datenerfassung mit imc | ||||||||
analog +/- 10V | via Spannungseingänge | ||||||||
CAN | via CAN-Interface | ||||||||
Ethernet | via TELDEC-Interface | ||||||||
Konfiguration (Parametrierung) | |||||||||
Ethernet | |||||||||
USB/RS232 | |||||||||
Datenrate pro Transmitter | |||||||||
max. Signalbandbreite | 1.2 kHz | 1.2 kHz | 1.2 kHz | 24 kHz | 24 kHz | 24 kHz | 920 Hz | 1 kHz | |
max. Abtastrate | 6.41 kHz | 7 kHz | 7 kHz | 100 kHz | 62,5 kHz | 62,5 kHz | 4,6 kHz | 5 kHz | |
max. Datenrate | 10 Mbit/s | 5 Mbit/s | 5 Mbit/s | ||||||
Messgrößen und Sensoren | |||||||||
Spannung | |||||||||
IEPE | |||||||||
DMS | Voll / Halb | Voll / Halb | Voll / Halb | Voll / Halb / Viertel | Voll / Halb / Viertel | Voll / Halb / Viertel | Voll / Halb | ||
Thermoelement | |||||||||
PT100/PT1000 | / | / | / | / | |||||
Betriebsbedingungen | |||||||||
Transmitter | -40°C … +85 °C | -40°C … +85 | -40°C … +85 (125) °C | -40°C … +85 (125) °C | -20°C … +70 °C | -20°C … +70 °C | -40 … +85 °C | -40°C … +125 °C | |
Receiver | -20°C … +70 °C | -20°C … +70 °C | -20°C … +70 °C | -20°C … +70 °C | -20°C … +70 °C | -20°C … +70 °C | -20 … +65 °C | -20°C … +65 °C |
