Messtechnik-Hardware und Software für die Bodenstation

Overview of Ground Station Hardware Products

Tracking-Antennen erfassen die CH7-Telemetriedaten und liefern sie sowohl als Daten- & Clock-Signale als auch  einem verstärktem RF-Signal an die Bodenstation. Diese unterstützt CH7-Dekodierung, CH10-Aufzeichnung, eine GPS-synchronisierte Zeitquelle und übernimmt die Datenverteilung an die Visualisierungsstationen im Telemetrieraum. Ein optionaler CH7-Uplink, ermöglicht eine vom Boden aus gesteuerte Konfigurationsänderungen der Telemetriedaten während des Fluges. Unterstützt werden vorhandene Kundengeräte und CH4-Streams, kundenspezifische Datenquellen, vorhandene Videoquellen usw.

All band autotracking down and up link

Tracking Antenne

VT-012

Zweiachsige 1,2m Parabolreflektor Autotracking-Antenne

  • Parabolischer Reflektor 120cm mit Clamshell-Radom
  • Allband L, S and C Band RF-Link
  • High Gain L-Band 24dB, S-Band 26dB, C-Band 28dB
  • Duale Polarisation
  • Down and Uplink
  • Digitaler Digitaler rotierender Abtastkopf
  • Zweikanal-Tracking-Empfänger
  • Halb-autonomes Autotracking
All band portable autotracking down and up link

Tracking Antenne

VT-006

Tragbares Allband-Autotracking System.

  • Parabolischer Reflektor 60cm mit Radom
  • Allband L, S and C Band RF-Link
  • Antennen Gain L-Band 17dB, S-Band 21dB, C-Band 25dB
  • Duale Polarisation
  • Down and Uplink
  • Digitaler Digitaler rotierender Abtastkopf
  • Zweikanal-Tracking-Empfänger
  • Leichte Verbundkonstruktion
All band receiver with recorder function

RF-Empfänger-Recorder

VT-RC-74 DE

Allbandempfänger mit Recorderfunktion.

  • Bis zu vier Komplettempfänger
  • Pre & post detect Combiners pro Kanal
  • Best Source Selector
  • Integrierte digitale Bitsynchronisierer
  • Ethernetbasierte Fernsteuerungsschnittstelle
  • Einzelnes 19-Zoll-Gehäuse mit 4 Höheneinheiten für die Rackmontage
Multifunctional recorder, decom, encoder

Ground Telemetry Processor

TDS-1000

Multifunktionsgerät mit eingebautem

  • CH4 Decoder
  • CH7 Decoder
  • CH10 Recorder
  • CH7 Uplink Encoder
  • GPS basierte Zeitquelle
  • Daten-Decoder
  • Daten-Server
All band autotracking down and up link

Tracking Antenne

VT-020

Zweiachsige Parabolreflektor Autotracking-Antenne

  • Parabolreflektor 200cm mit Clamshell-Radom
  • Allband L-, S- und C-Band RF-Verbindung
  • Hohe Verstärkung L-Band 28dB, S-Band 30dB, C-Band 32dB
  • Duale Polarisation
  • Down- und Uplink
  • Digitaler rotierender Abtastkopf
  • Zweikanal-Tracking-Empfänger
  • Halb-autonomes Autotracking

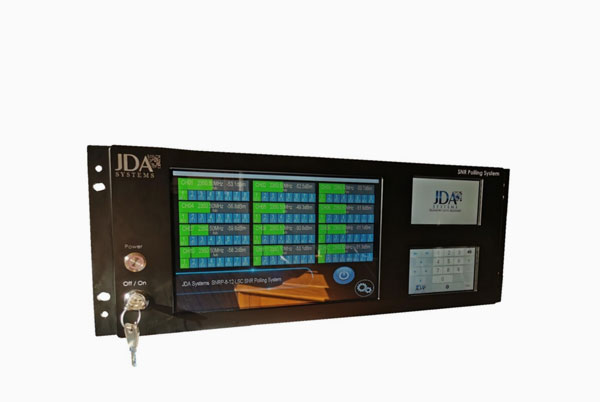

RF Receiver Recorder SNRP-8-12-LSC

SNR Polling Sensor

SNRP-8-12-LSC

Der SNRP-8-12-LSC stellt eine neue Möglichkeit dar, Telemetriesignale von mehreren Prüfobjekten auf einem Prüfgelände zu erfassen. Das Gerät kann bis zu 8 Antenneneingänge aufnehmen und die besten Signale von diesen an eine beliebige Mischung von 12 empfängerkompatiblen Ausgängen weiterleiten, und das alles in einem einzigen 19-Zoll-Gehäuse für die Rackmontage.

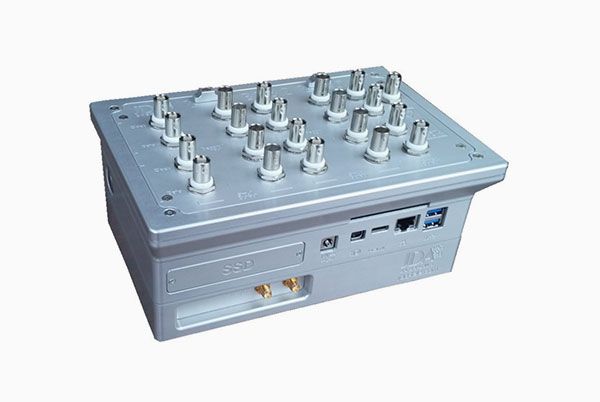

BOB2 Channel Telemetry Station

Telemetrie Dekoder

BOB2

Mobile 2-Kanal-Telemetriestation

  • Unterstützt die IRIG-Standards einschließlich Kapitel 4, 7, 8, 9 und 10
  • Komplette Telemetrie-Bodenstation-Funktionalität vom Empfänger O/P bis zur Nachbearbeitung
  • Zwei unabhängige Bit-Sync- und Decom-Kanäle für Hochgeschwindigkeitsbetrieb

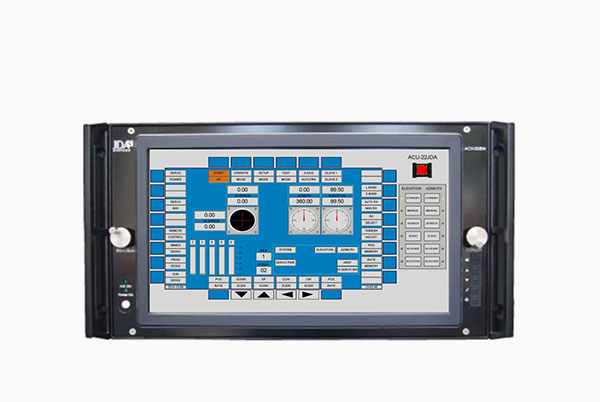

ACU-22JDA Antenna Control Unit

Antenna Control Unit

ACU-22JDA

Steuert und überwacht jede JDA Systems Antenne

  • 15-Zoll-TFT-Touchscreen-Display mit externem Displayausgang
  • Dauerhafte Datenübertragungsrate von bis zu 1,5 Gigabit pro Sekunde
  • Umfangreiche integrierte Test-, Diagnose- und Statusberichtssoftware

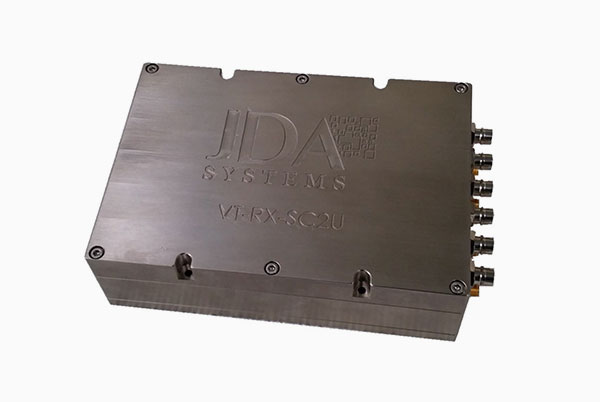

VT-RX-SC2U All Band Receiver

RF Receiver

VT-RX-SC 2U

Zweikanal-Allband-Empfänger.

  • Zwei volldigitale Direktumsetzungsempfänger pro Chassis
  • Allbandbetrieb von 70MHz bis 6GHz mit 1KHz Abstimmungsauflösung
  • Predetect Combiner & Post Detection Best Source Selector
  • Kompaktes und stromsparendes Design

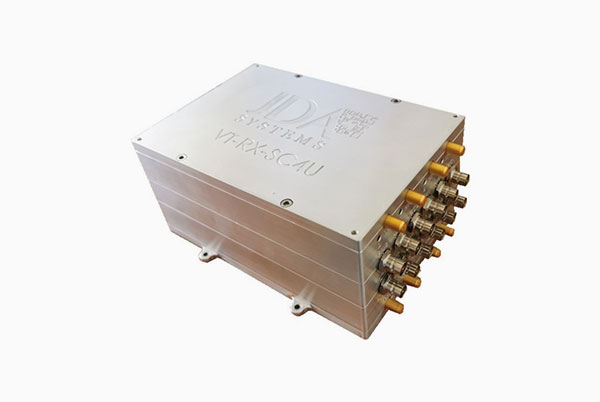

VT-RX-SC4U Quad Channel All Band Receiver

RF Empfänger

VT-RX-SC 4U

Vierkanal-Allband-Empfänger.

  • Zwei volldigitale Direktumsetzungsempfänger pro Chassis
  • Allbandbetrieb von 70MHz bis 6GHz mit 1KHz Abstimmungsauflösung
  • Predetect Combiner & Post Detection Best Source Selector
  • Kompaktes und stromsparendes Design

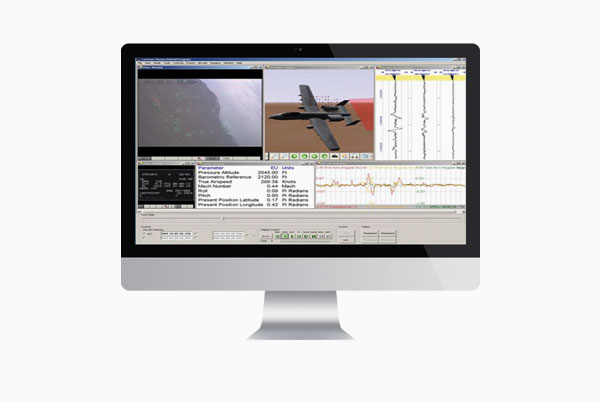

World renowned software for telemetry recover, recording, processing, display, distribution and uplink generation¬¬¬¬¬

Echtzeit-Telemetrie Software

JDA VuSoft

Gleichzeitige Wiederherstellung, Aufzeichnung, Anzeige und Verteilung von Echtzeit-Telemetriedatenströmen.

  • Unterstützung mehrerer Datenströme in verschiedenen Formaten
  • Modulare Architektur
  • Aufzeichnung roher und verarbeiteter Daten
  • Integrierte IRIG106 Kapitel 10 Recorder-Funktionalität
