Was ist neu in imc STUDIO 5.0?

Die Netzwerk-Konfiguration der Geräte erfolgt nun nicht mehr über eine separate Software, sondern direkt in imc STUDIO. Zusätzlich wurde die Darstellung optimiert, so dass auf einen Blick die Netzwerk-Konfiguration des PCs und des Gerätes ersichtlich ist.
Die Geräteliste wurde in Kategorien unterteilt. So finden Sie Geräte, die auf Grund einer inkompatiblen Netzwerk-Konfiguration, nicht mit dem PC verbunden werden können, unter der Kategorie "momentan nicht erreichbar". Jüngst verwendete Geräte wiederum, finden Sie in der Kategorie "kürzlich bearbeitet".

Mit dem neuem Kanalnamen-Assistenten benennen Sie in einem Zuge beliebig viele Kanäle noch komfortabler. Mehrstufe Benennungsprozesse und zusätzliche Systemparameter wie Anschlussnummer und Modulnummer helfen bei der Benennung. Mit der neu integrierten Vorschau der ersten drei Kanalnamen haben Sie das Ergebnis sofort vor Augen.

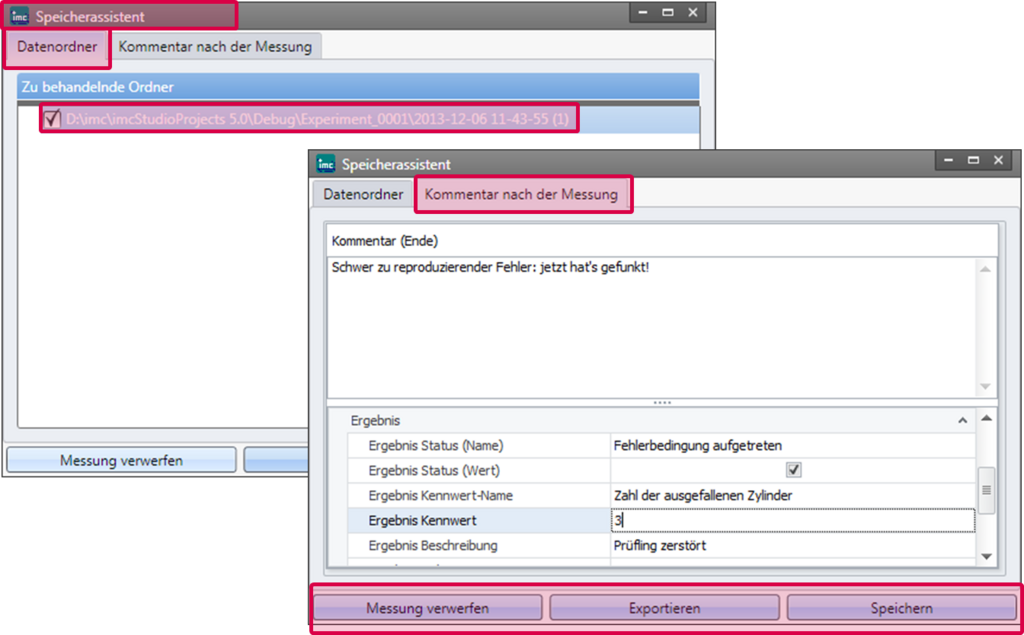

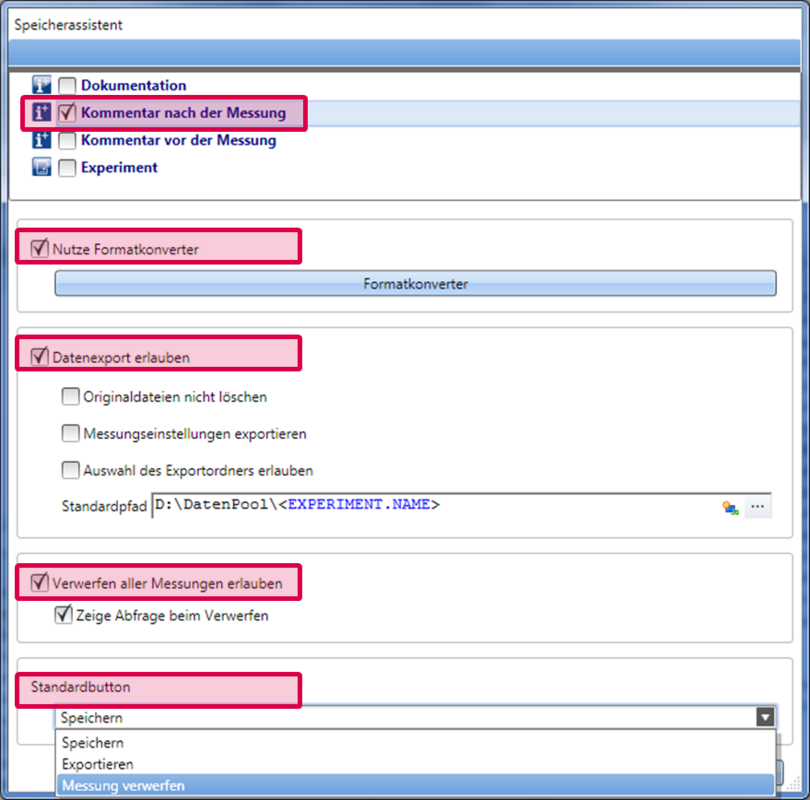

Neben dem einfachen Speichern per Checkbox steht ein erweiterter Speicherassistent zur Verfügung. Der neue Speicherassistent sorgt für mehr Komfort im Messalltag. Er fragt typische Arbeitsschritte am Ende einer Messung ab und führt diese automatisiert aus. So können Sie per Mausklick definieren:

• Messung behalten oder verwerfen
• Kommentar zur Messung mit abspeichern
• Messdaten in ein anderes Format konvertieren
• Daten- und Einstellungen exportieren

Bislang konnten eingehende Messdaten direkt im imc Messgerät mittels im Online FAMOS in Resultate verwandelt werden. Neu ist die Möglichkeiten der Live-Datenanalyse auf dem PC: imc Inline FAMOS.

Während der laufenden Messung lassen sich geräteübergreifend statistische Auswertungen, mathematische Berechnungen oder komplexe Analysen ausführen und aussagekräftige Ergebnisse in Echtzeit erzielen. Eine nachträgliche Auswertung entfällt oder wird stark verkürzt, was die Produktivität im Testalltag deutlich steigert.

Mehr über imc Inline FAMOS erfahren

Das Erweiterungspaket imc STUDIO Powertrain Monitoring ist in Zusammenarbeit mit der Gesellschaft
für Maschinendiagnose entwickelt worden und dient der Diagnose von Antriebssträngen z.B. aus Motoren, Schaltgetrieben, Arbeitsmaschinen oder auch Einrichtungen zum Bremsen. Die Diagnose kann unter Feldbedingungen, auf Prüfständen oder als Abnahmemessung in der Fertigung (End of Line) erfolgen. Powertrain Monitoring bietet zwei verschiedene Varianten der Schwingungsdiagnose:

1. Grunddiagnose auf der Basis von Kennwerten
2. Tiefendiagnose auf der Basis einer frequenzselektiven Suche nach kinematischen Schadensmustern.

Wird imc STUDIO als zentrale Steuerung z.B. des Prüfstands eingesetzt, ist häufig eine Anbindung von  Fremdgeräten wie z.B. Klimaschränken, Labormessgerät, Leistungsmesser oder ähnlichem erforderlich. Mit dem neuen Erweiterungspaket "Third Party Devices Interface" (3PDI), steht Ihnen eine komfortable Umgebung zur Verfügung, um eigene Fremdgeräte-Implementierungen in imc STUDIO zu erstellen und auszuführen.

Die Erstellung von Fremdgeräte-Scirpten kann durch geschulte Kunden selbst erfolgen oder als Dienstleistung von imc übernommen werden. Voraussetzung zum Erstellen eigener Implementierungen ist eine imc STUDIO Developer-Edition.

Bestehende 3PDI-Implementierungen können anschließend - eine entsprechende Lizenz vorausgesetzt - mit jeder imc STUDIO Edition genutzt werden.

Der neue imc STUDIO BusDecoder bringt Vorteile beim Loggen von Protokoll-Informationen aus Feldbussen (auch Logs oder Dumps genannt), in dem in den Protokoll-Kanal zusätzlich die Dekodier-Informationen (ähnlich dbc) eingebettet werden.

Vorteile:

• Alle Informationen des Protokoll-Kanals sind in einer Datei gespeichert und benötigen vergleichsweise wenig Speicherplatz.
• Einzelne Informationen können trotzdem bereits online dekodiert werden und stehen als virtuelle Kanäle für Online-Anzeigen, Trigger und Echtzeit-Analyse zur Verfügung.
• Es müssen keine zusätzlichen Dekodierinformationen wie z.B. dbc-Dateien archiviert und verwaltet werde.

Mit der neuen Variablen-Klasse "Systeminformationen" stehen Ihnen wichtige Kennwerte Ihres Computers als virtuelle Kanäle zur Verfügung. So können Sie ganz einfach z.B. Prozessorauslastung, Arbeitsspeicher,  Festplattenplatz überwachen und protokolliereren.

Mit jedem Messkanal können in imc STUDIO eigene Metadaten wie z.B. Messstelle, Sensortyp, etc. hinterlegt werden. Diese Daten werden direkt in die Kanalinformationen geschrieben und stehen so jederzeit zur Verfügung: z.B. können Sie im Datenbrowser von imc STUDIO angezeigt, gesucht und gefiltert werden oder bei der nachträglichen Datenanalyse in imc FAMOS eingesehen werden.

Die Integration von imc FAMOS zur automatisierten Datenanalyse durch Ausführung von Sequenzen wurde perfektioniert.

Speichern von Berechnungsergebnissen
Die mit imc FAMOS Sequenzen berechneten Ergebnisse, können Sie nun auch im Datenbrowser von imc STUDIO mit abspeichern. So haben Sie alle Daten, die zu Ihrem Experiment gehören beisammen.

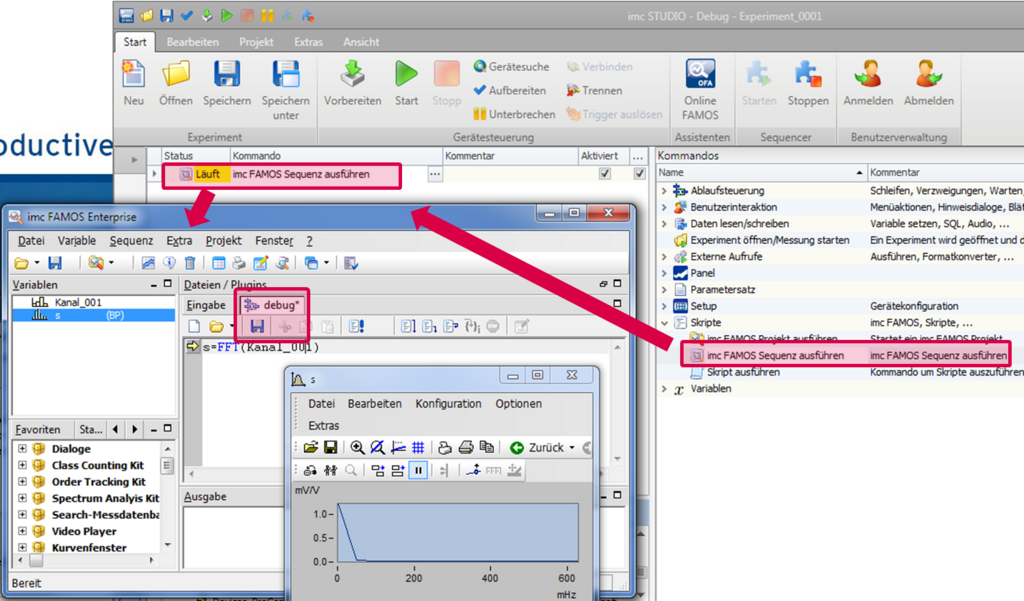

Debugging von imc FAMOS Sequenzen
Mittels des neuen „Debug-Modus“ können Sie Sequenzen nun direkt mit den jeweils aktuellen Messdaten Schritt für Schritt durchlaufen. So sind alle Zwischenergebnisse verfüg- und visualisierbar, was die Überprüfung und Entwicklung der Auswertealgorithmen entscheidend erleichtert.

imc STUDIO 5.0 bietet einen Konfigurations-Assistenten zur Integration des Kistler Roadyn Radkraftsensors.

Im imc Panel steht nun ein eigenes Widget für Menüaktionen zur Verfügung. Mit einem Klick wählen Sie die gewünschte Aktion aus einer Liste aus und der Button erhält automatisch die zugehörigen Funktion und das passende Symbol.

Das Zeigerinstrument hat nun eine einstellbare Zonendarstellung, die es erlaubt den einzelnen Zonen Farben und Texte zuzuweisen. So können Sie noch aussagekräftigere Visualisierungen entwerfen.
